分辨率

显示分辨率
概念

屏幕图像的精密度,显示器所能显示的像素数量。 - 显示分辨率一定的情况下,显示屏越小(ppi越高)图像越清晰。 - 显示屏大小固定,显示分辨率越高(ppi越高)图像越清晰。

单位
  • dpi 点每英寸
  • lpi 线每英寸
  • ppi 像素每英寸
图像分辨率
  • 单位英寸中所包含的像素点数,单位为ppi,像素每英寸.
  • 水平像素数*垂直像素数

为什么要做屏幕适配

市面上手机厂商很多,屏幕分辨率很多种,如果同样的图片放到不同分辨率手机上,展现出来的大小会不同。不可能给每一种分辨率都做一套UI。

自适应

如:一张图片按照1280*720(16:9)做了ui,但是屏幕尺寸是2048*1536(4:3),所说的自适应就是ui尺寸要适应现在的屏幕尺寸,宽度和高度都要小于屏幕实际宽度和高度,如果这张ui按照像素一一对应放在屏幕上,肯定不能充满整个屏幕。 为了ui充满屏幕,且不变形,要将ui的一个像素对应屏幕大于一个像素,也就是ui要放大。这时可以根据ui尺寸比例和屏幕尺寸比例来计算缩放比例。

宽或高等比缩放

ui 尺寸是16/9=1.778,ipad 屏幕尺寸4/3=1.33 屏幕尺寸宽高比小于ui尺寸宽高比,屏幕宽/ui宽相对于屏幕高/ui高变化小,则以宽度适配,ui宽与高等比缩放,放大相同比例。 ui w = 1280 ui h = 1280(20481536)=960 设计分辨率高于设计的高度,则把背景图的高度做成960即可在缩放时铺满屏幕。

宽与高同时扩大2048/1280倍,充满屏幕,ui就是等比扩大充满屏幕,不变形,一般用于全屏背景ui.

市面上手机,pad分辨率 //todo - 当屏幕宽高比小于设计分辨率宽高比时(如ipad),以设计分辨率的宽来适配,等比(设备宽/设计宽)缩放宽与高。 - 当屏幕宽高比大于设计分辨率宽高比时(如全面屏),以设计分辨率的高来适配,等比(设备高/设计高)缩放宽与高。

UGUI屏幕适配策略

canvas

ui布局和渲染的抽象空间,所有的ui都必须在canvas结点下才能被渲染出来。canvas大小就是所支持的设备屏幕大小。

render mode
  • screen space -overlay 覆盖模式 ui直接显示在所有图形之上,跟camera无关

  • screen space -camera 摄像机 使用camera作为参照,将ui平面放置在camera前一定距离,屏幕大小,分辨率,camera视锥体改变时ui平面会自动调整大小。

  • world space 直接把对象作为世界坐标中的平面,也就是当作3d物体显示ui。

canvas scaler 缩放核心

canvas scaler是ui系统中控制ui元素的总体大小和像素密度的组件,canvas scaler的缩放比例影响canvas下的所有元素,包括字体和图像便捷。

reference resolution

预设屏幕大小,也就是设计分辨率,美术是按照此分辨率设计ui。ui适配方案都是按照屏幕分辨率和设计分辨率来计算缩放的。一般市面上很多手机的宽高比是16:9,可以设置为1280*720, 最近几年出的全面屏是19:9(1792*828), 适配时在1280*720大小上整体缩放x倍。

scale factor

缩放因子,用于缩放整个canvas,调整canvas size与screen size一样大小。

protected void SetScaleFactor(float scaleFactor)
{
    if (scaleFactor == m_PrevScaleFactor)
        return;

    m_Canvas.scaleFactor = scaleFactor;
    m_PrevScaleFactor = scaleFactor;
}

screen size = canvas size * scale factor

ui scale mode
constant pixel size

固定像素大小

scale with screen size

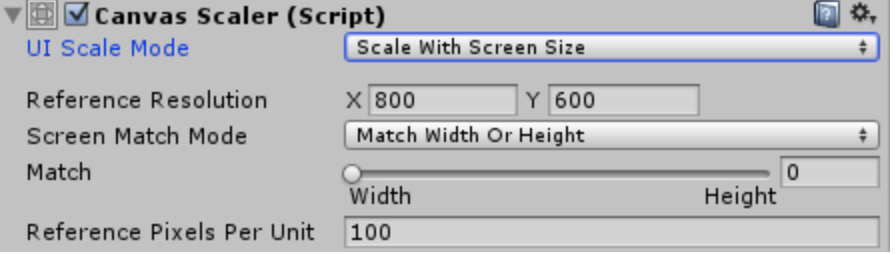

ba1bb26632026f182ebb06bf0358823d

通过设定的设计分辨率来缩放,match为0则以宽适配,为1则以高适配

Vector2 screenSize = new Vector2(Screen.width, Screen.height);

float scaleFactor = 0;
switch (m_ScreenMatchMode)
{
    case ScreenMatchMode.MatchWidthOrHeight:
    {
        float logWidth = Mathf.Log(screenSize.x / m_ReferenceResolution.x, kLogBase);
        float logHeight = Mathf.Log(screenSize.y / m_ReferenceResolution.y, kLogBase);
        float logWeightedAverage = Mathf.Lerp(logWidth, logHeight, m_MatchWidthOrHeight);
        scaleFactor = Mathf.Pow(kLogBase, logWeightedAverage);
        break;
    }
    case ScreenMatchMode.Expand:
    {
        scaleFactor = Mathf.Min(screenSize.x / m_ReferenceResolution.x, screenSize.y / m_ReferenceResolution.y);
        break;
    }
    case ScreenMatchMode.Shrink:
    {
        scaleFactor = Mathf.Max(screenSize.x / m_ReferenceResolution.x, screenSize.y / m_ReferenceResolution.y);
        break;
    }
}
expand 扩大

将canvas size进行宽或高扩大,屏幕宽相较于设计分辨率宽变化较小,以宽适配,相反以高适配。

189732b820457009e1568d19ad2fcbd9

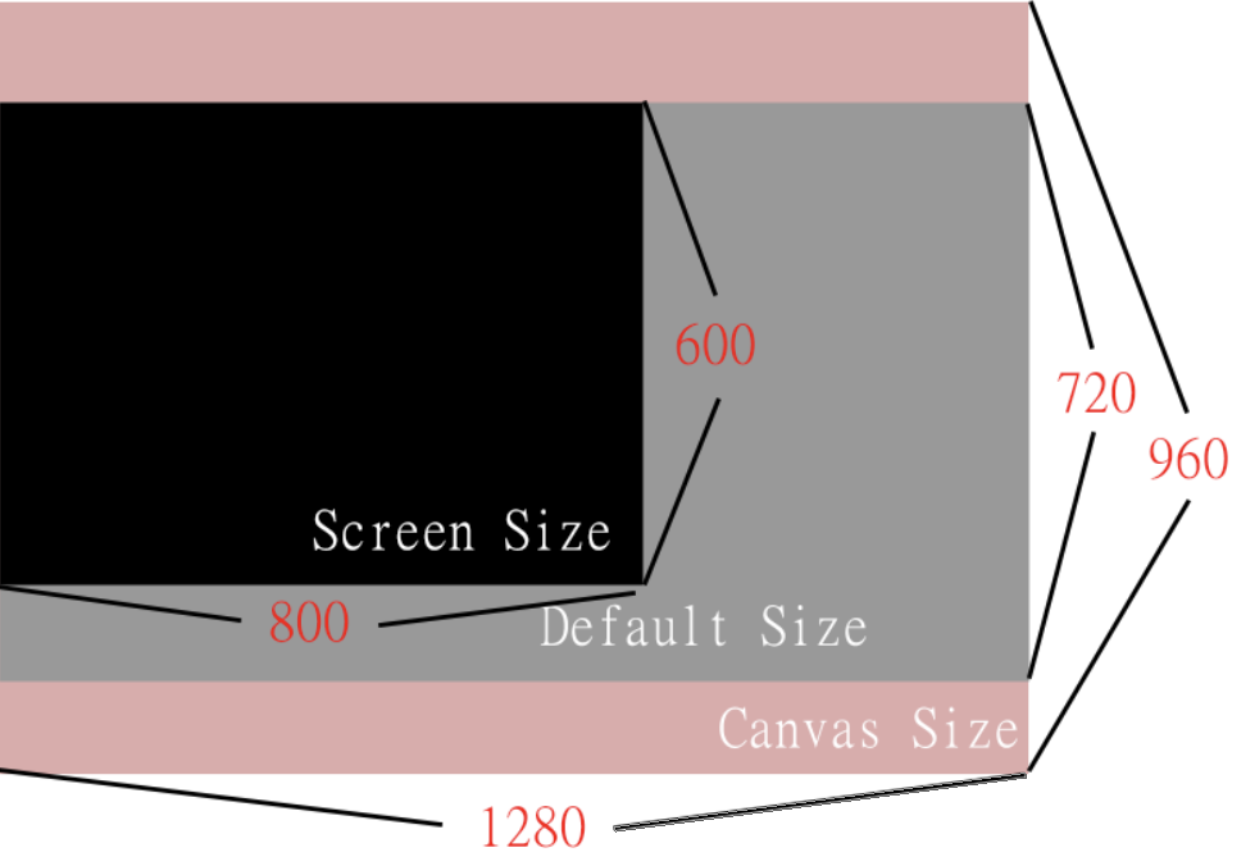

reference resolution 为1280*720,screen size 为800*600 scalefactor width 8001280=0.625 scalefactor height 600720=0.833 canvas size = screen size/scale factor canvas width = 8000.625=1280 canvas height = 6000.625=960 高度从720变成了960,最大程度的放大显示所有元素,缩放因子则为0.625。

shrink 收缩

与expand刚好相反

最终适配方案

reference size 1280*720 宽高比16:9 ui scale mode expand模式
