一、Assetbundle原理

简介

参考:https://blog.csdn.net/lodypig/article/category/6315960 https://zhuanlan.zhihu.com/p/25683486 https://www.jianshu.com/p/2a7c4a48aaee http://blog.shuiguzi.com/categories/UnityKB/ https://blog.csdn.net/swj524152416/article/details/73348296 http://blog.shuiguzi.com/2017/04/18/AssetBundle_usage_pattern_1/ https://blog.csdn.net/qq_33337811/article/details/73849019

UWA 上面很多AB方面的干货 https://blog.uwa4d.com/archives/ABTheory.html

内存优化:https://blog.csdn.net/gtofei013/article/details/60580857

源码:ABsystem: https://github.com/tangzx/ABSystem

KEngine:https://github.com/mr-kelly/KEngine

unity资源包,可以把自定义的游戏对象预制件或者资源以二进制形式保存在ab文件中。支持的格式:模型,纹理,音频,场景等,推荐方式为将关联的内容制作成prefab,将整个prefab导出到AssetBundle,Unity会收集该prefab使用的关联文件,将其一并打入AssetBundle文件,并保留prefab中资源和脚本相互关联。 ce1fdde848174259878e38905bab1cfd

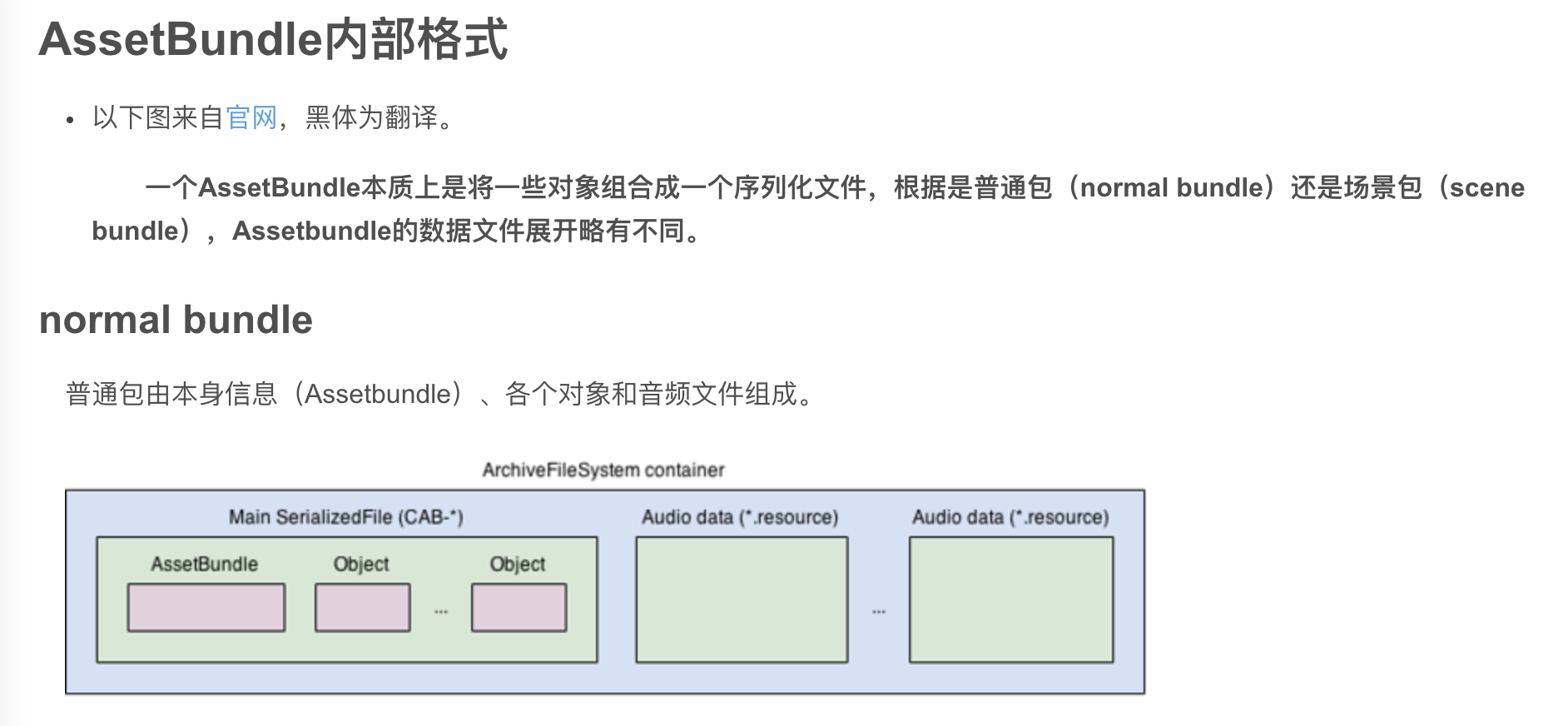

内部格式

c77b73c7b30879d51686d9f8c474a290

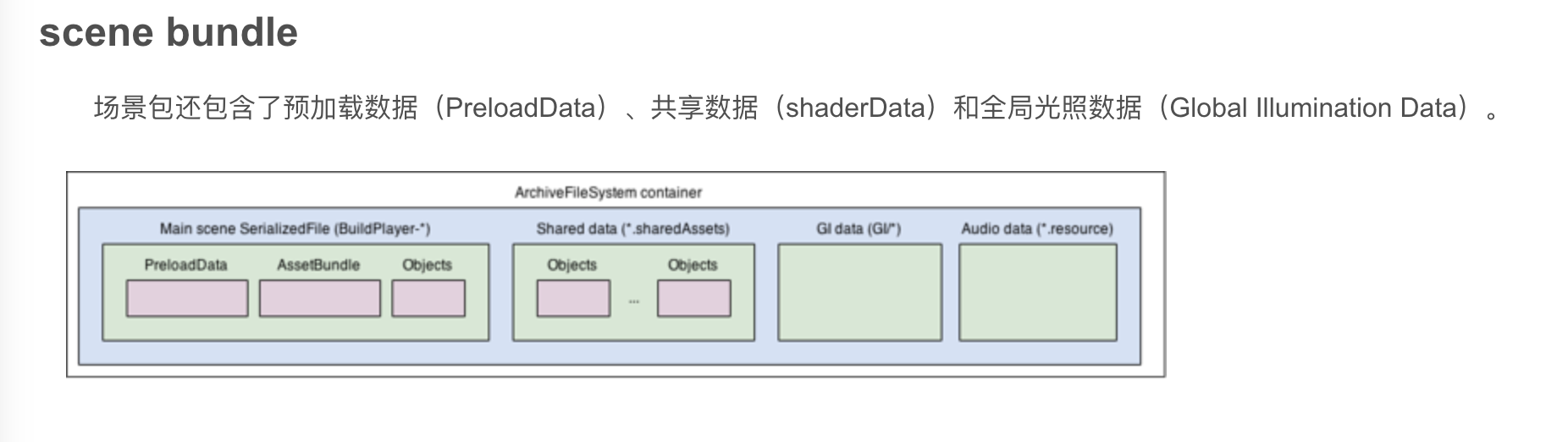

3e19969e3d959ca549de7c6e2dd581a7 3d91ebdb77daab8a05c6d9df826cc9b7

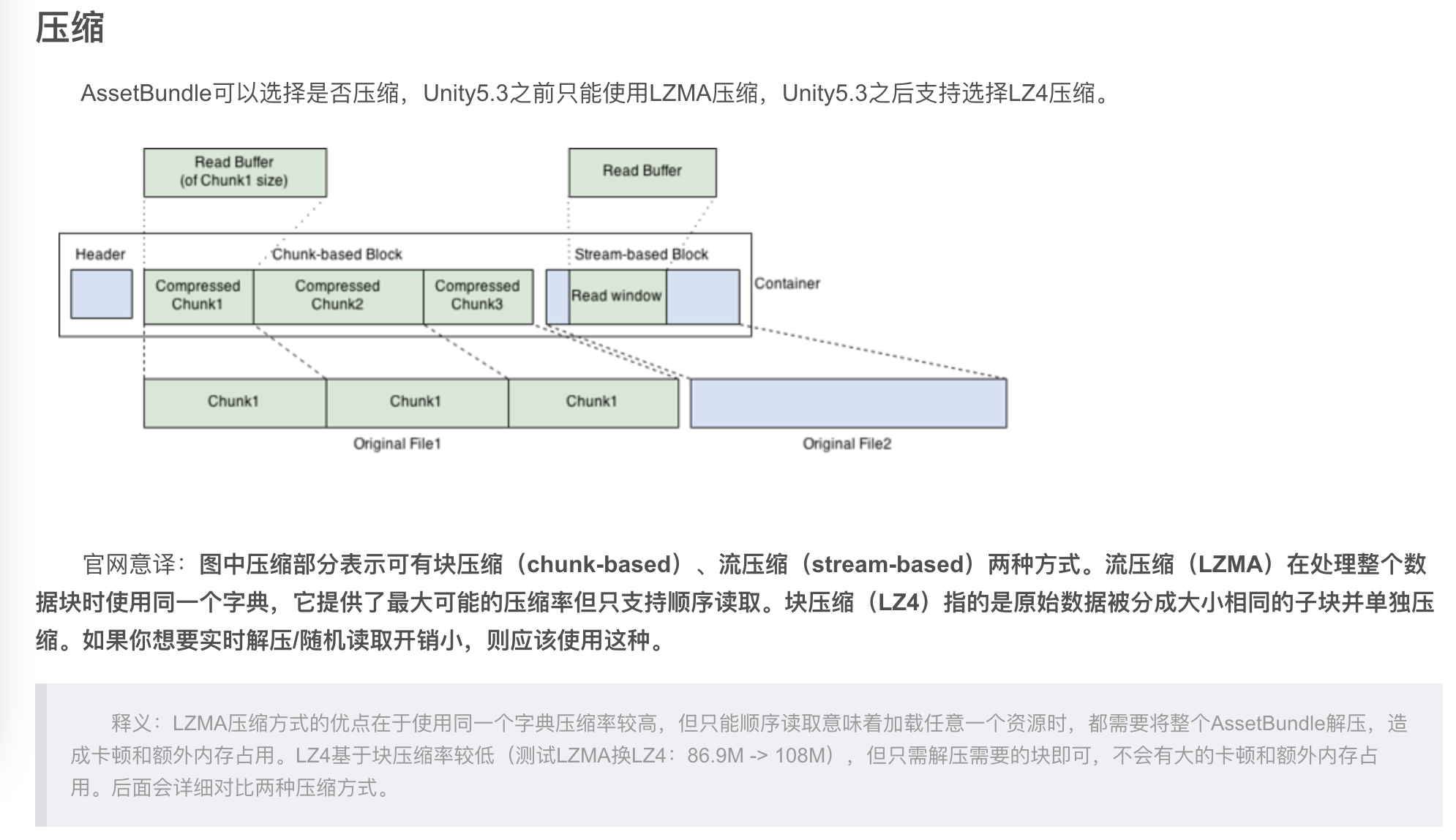

LZMA就是ZIP格式,相比于LZ4压缩格式,占用空间小,Unity解析慢

二、Assetbundle导出

编辑器导出

参考: https://blog.csdn.net/lodypig/article/details/51871510

脚本导出

1.遍历指定目录下的预制件,把共有依赖资源单独记录,每一个AB记录其实是一个AssetBundleBuild结构体,最后统一打包

    //  AssetBundle building map 实体.
    public struct AssetBundleBuild
    {
        public string assetBundleName;         // AssetBundle 名称.
        public string assetBundleVariant;      // AssetBundle 变体.
        public string[] assetNames;            // 该AssetBundle包含的资源路径列表。
    }

2.打包相关 把第一步统计的待打包向用如下API打包

    //  AssetBundle building map 实体.
    public struct AssetBundleBuild
    {
        public string assetBundleName;         // AssetBundle 名称.
        public string assetBundleVariant;      // AssetBundle 变体.
        public string[] assetNames;            // 该AssetBundle包含的资源路径列表。
    }

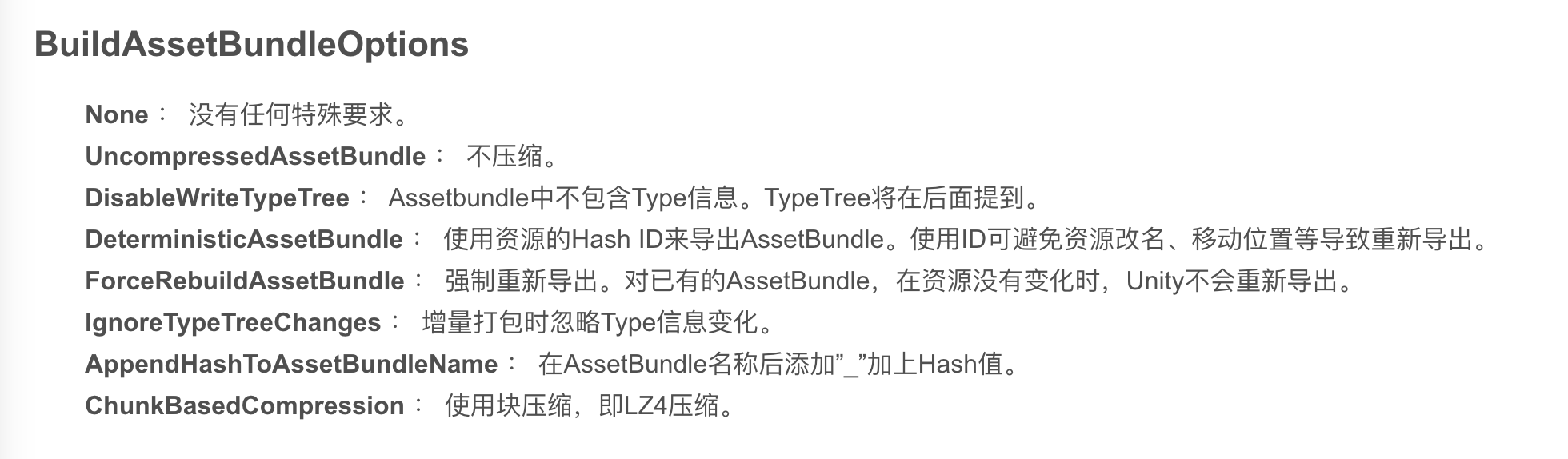

3.打包选项 2abfa3b717abee61d55bda2e8e6f24cc 注意:热更资源(lua/Asset)下载接口时有个传版本参数的接口,可以自己在打包的时候做版本管理,或者直接加入打包选项DeterministicAssetBundle,通过资源HashID来做版本号,不然会出现热更失败的现象,切记。

4.BuildTarget
4.1 AB包在不同平台不兼容,需要分别导出,打包时设置BuildTarget即可.
4.2 在windows下设置Unity的平台,可选Android或IOS,打包成相应资源,再打成APK,IOS需要导出成XCode工程,苹果包很麻烦.
4.3 注意:切成Android平台在编辑器下加载的AB资源会出现材质丢失现象,那是因为打出来的AB包针对Android格式,不针对Windows平台

mainfest

1.每生成一个AB包,就会生成一个.mainfest文件,记录这个AB包的相关信息,包括包含资源和依赖资源.
2.同时在输出AB包的目录下会生成一个同名.mainfest文件,这个清单文件记录所有AB包的信息,在加载AB包时会用到

开发模式,发布模式

问题:如果用AB作为热更方案,那在开发阶段每次调试都要打成AB包,再测试?疯了。达到的目的是,开发时直接加载预制件,发布时加载AB包。
解决:
1.第一种方案是把预制件放入Resource目录,开发时调用同步加载接口,发布时把Resource目录改名,导出AB,再打成apk。略显麻烦。
2.第二种方案是预制件不放入Resource目录,每次修改了资源,比如增加了一个UI预制件,通过脚本扫描一边,作用是记录每个资源的对应关系

"player1_atk_pugong1_Sf_E":{
"abName":"player1_atk_pugong1_sf_e.unity3d",
"md5":"9a89798fca5cc782f42b9ed2051fcbe6",
"path":"Assets/EffecRes/Prefab/rolePrefab/player1/player1_atk_pugong1_Sf_E.prefab"
}

有了这个配置文件,在编辑模式下用ResourceMgr加载时可以通过如下方式同步加载,移动端时通过AB加载的API加载。

if (m_pf2Asset.ContainsKey(prefabName))
            {
                PrefabToAbData preabdata = m_pf2Asset[prefabName];
                Object prefab = UnityEditor.AssetDatabase.LoadAssetAtPath<Object>(preabdata.path);

                if (callBack != null)
                {
                    callBack(prefab);
                    callBack = null;
                }

            }
            else
            {
                DebugLog.LogError("点击->生成预制件索引,prefabName get null:" + prefabName);
            }

三、Assetbundle依赖&加载

依赖

Unity 巨坑之一,稍不注意,就会留下难忘的踩坑记忆

打包时收集依赖

Unity5默认开启自动收集依赖,打包选项为BuildAssetBundleOptions.CollectDependencies,比如一个prefab引用一张图片,unity5会自动将该图片也一起打包,避免遗漏,可是,如果多个预制件依赖这个图片,那么这个图片就存在2份,造成资源冗余。

解决:打包时将公用资源,比如图片,材质,单独打成AB包,引用到的AB依赖这个新包

加载

依赖关系:A->B-C.
1.加载顺序,先加载C,再加载B,再加载A,加载依赖时只需要AB对象在内存即可,不需要加载里面具体的资源.
2.依赖查找 缓存总的清单文件,使用manifest.GetAllDependencies()来获取具体依赖AB包.

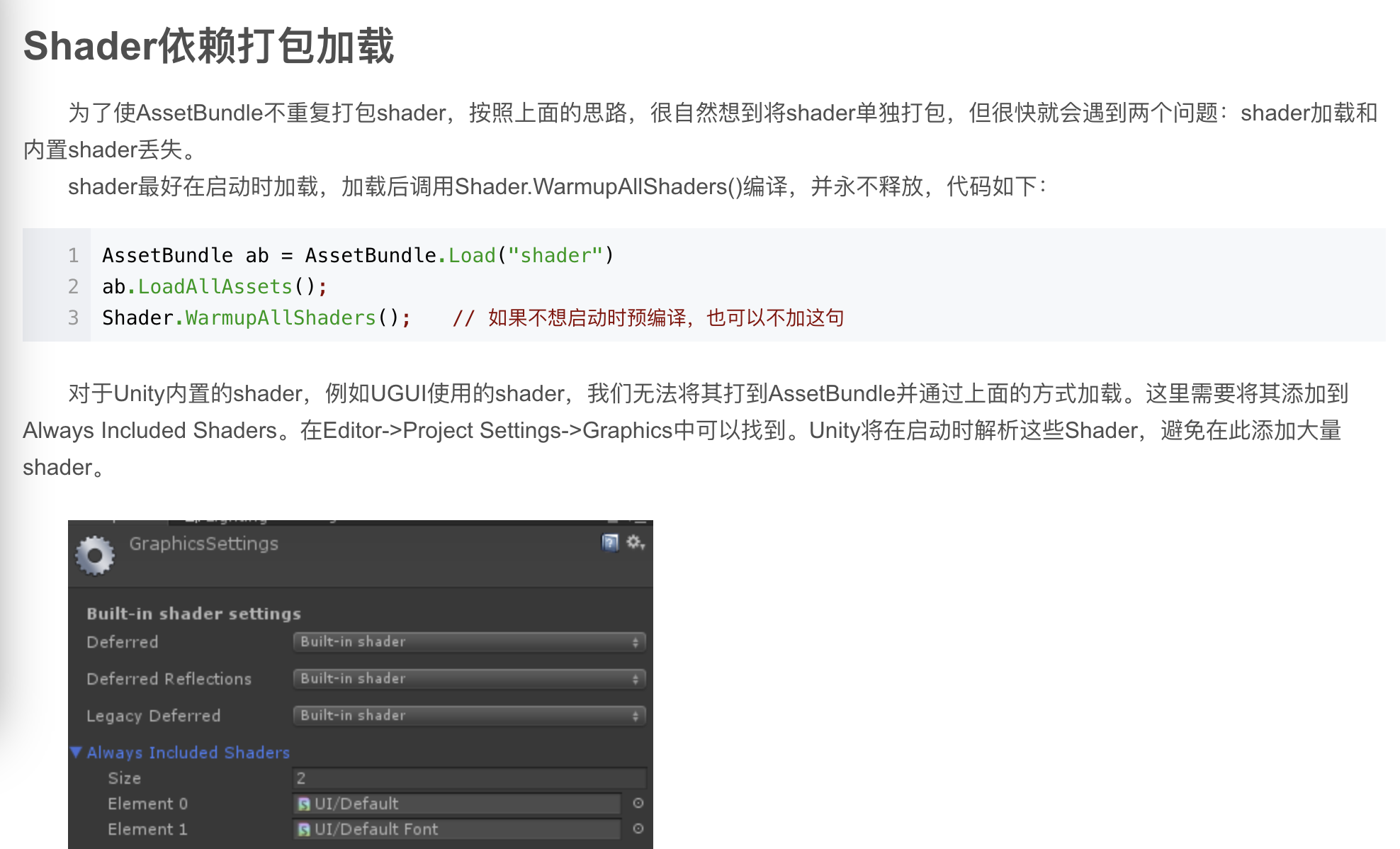

3.Shader依赖加载 aace09adf769f48391c45ca68a3caede 4.加载方式.
4.1 特殊路径.
Resources可以在工程根目录,也可以在自目录,目录下所有资源将打包进游戏存放的archive中。所有资源会被压缩,只读不可写。使用Resource.Load()加载.

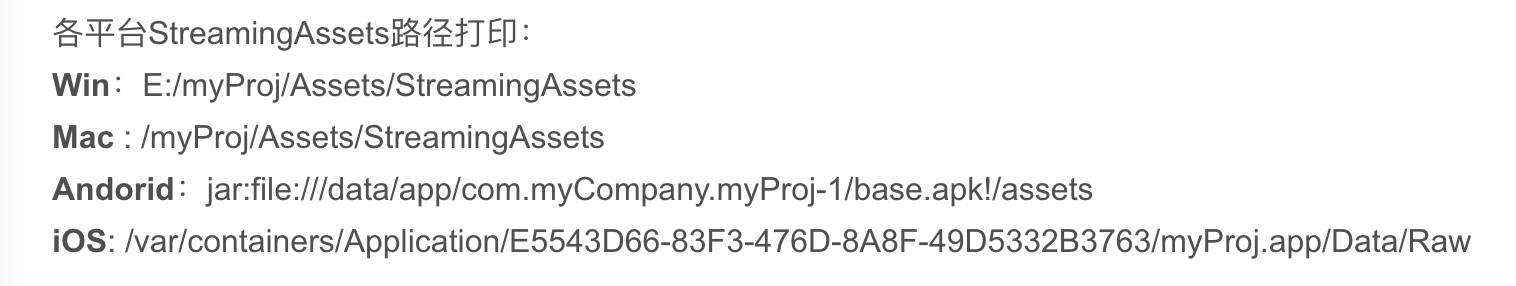

StreamingAssetPath必须在Asset根目录下,也会打包进游戏,不压缩,只读不可写 a68b6025f54f63d545f6b43efb3d2276 可以通过www加载,必须加上文件协议,安卓下必须用www加载,因为在安卓下时在jar包内file:///+streamingPath+“/”+path

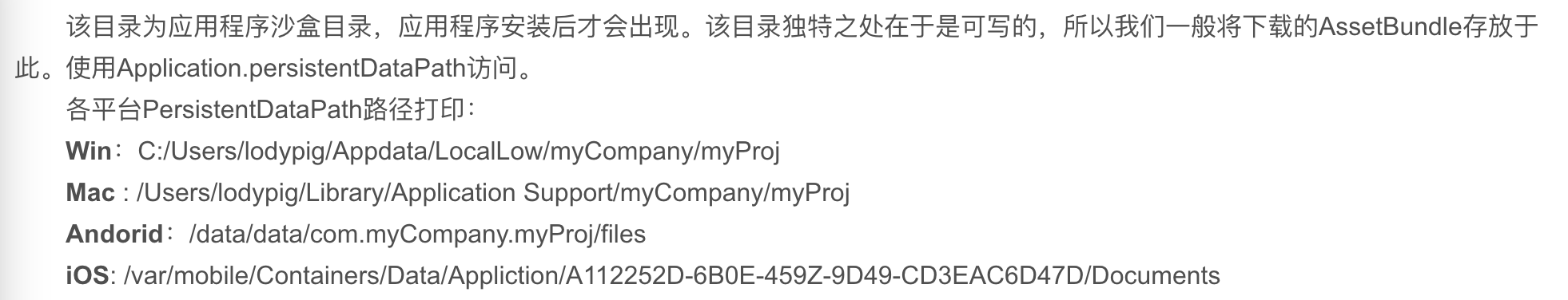

persistentDataPath持久化目录,可读可写 481e2831f44986a025b9ad5185883161

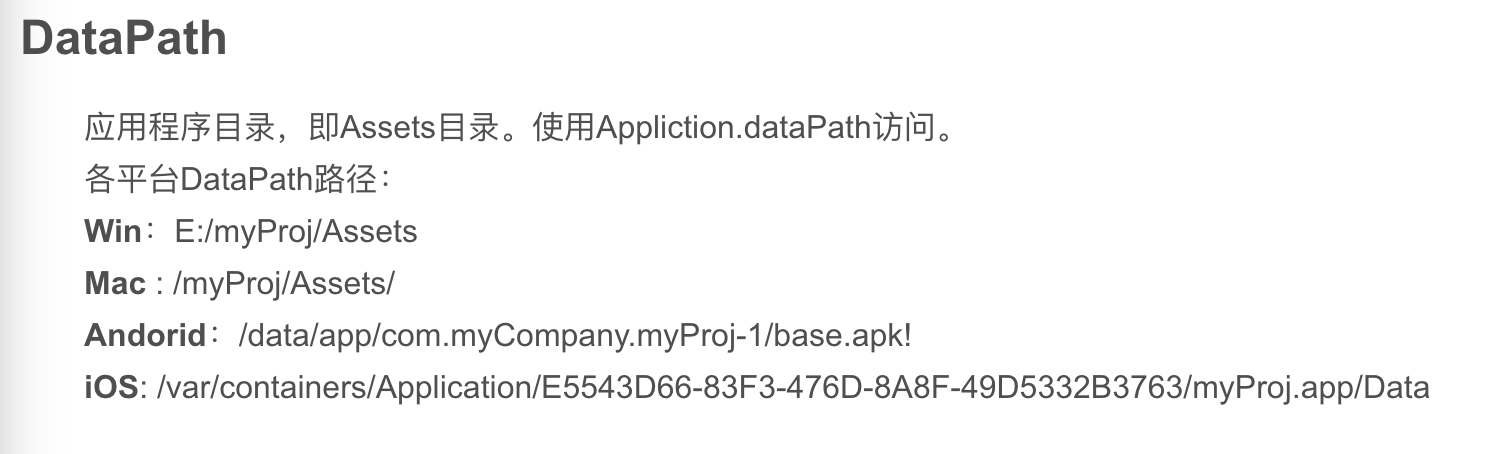

DataPath应用程序目录,即Asset e1b349dcb41e74d840cf1dba66a8a703

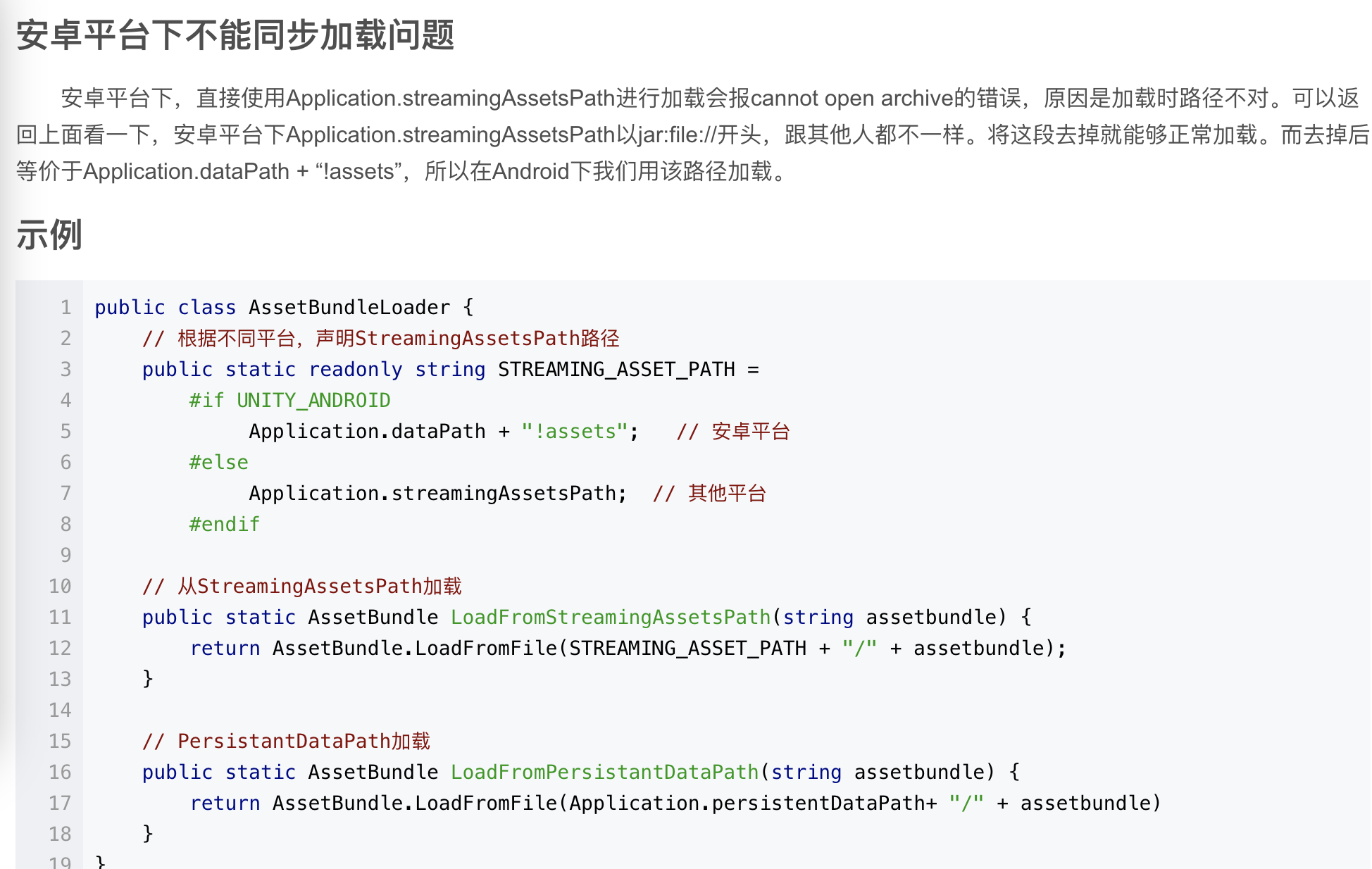

4.2 同步加载 9fca897cc1172e8894914d999781dcfa

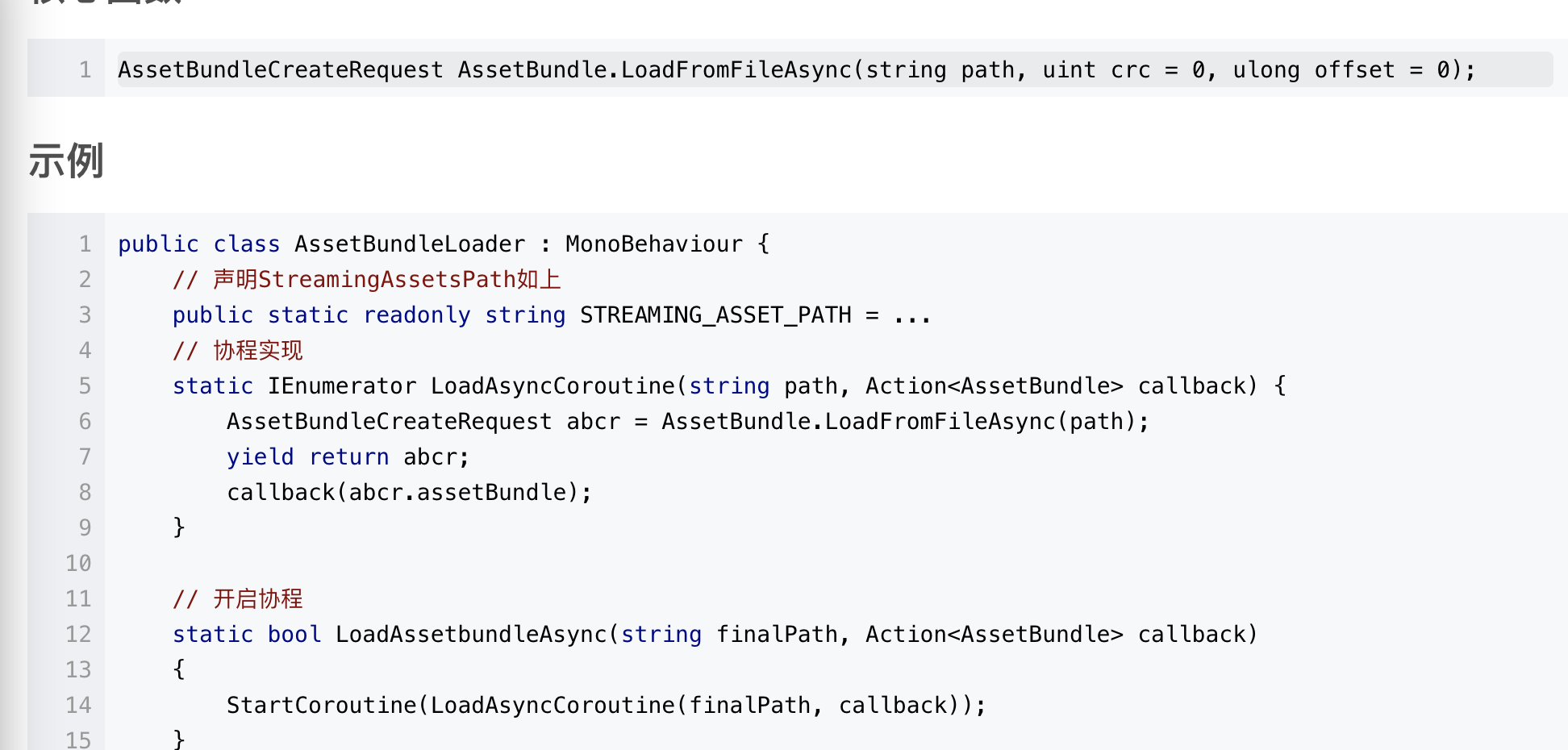

4.3 异步加载 e894decf0e46bb1a3c430268319d5fda

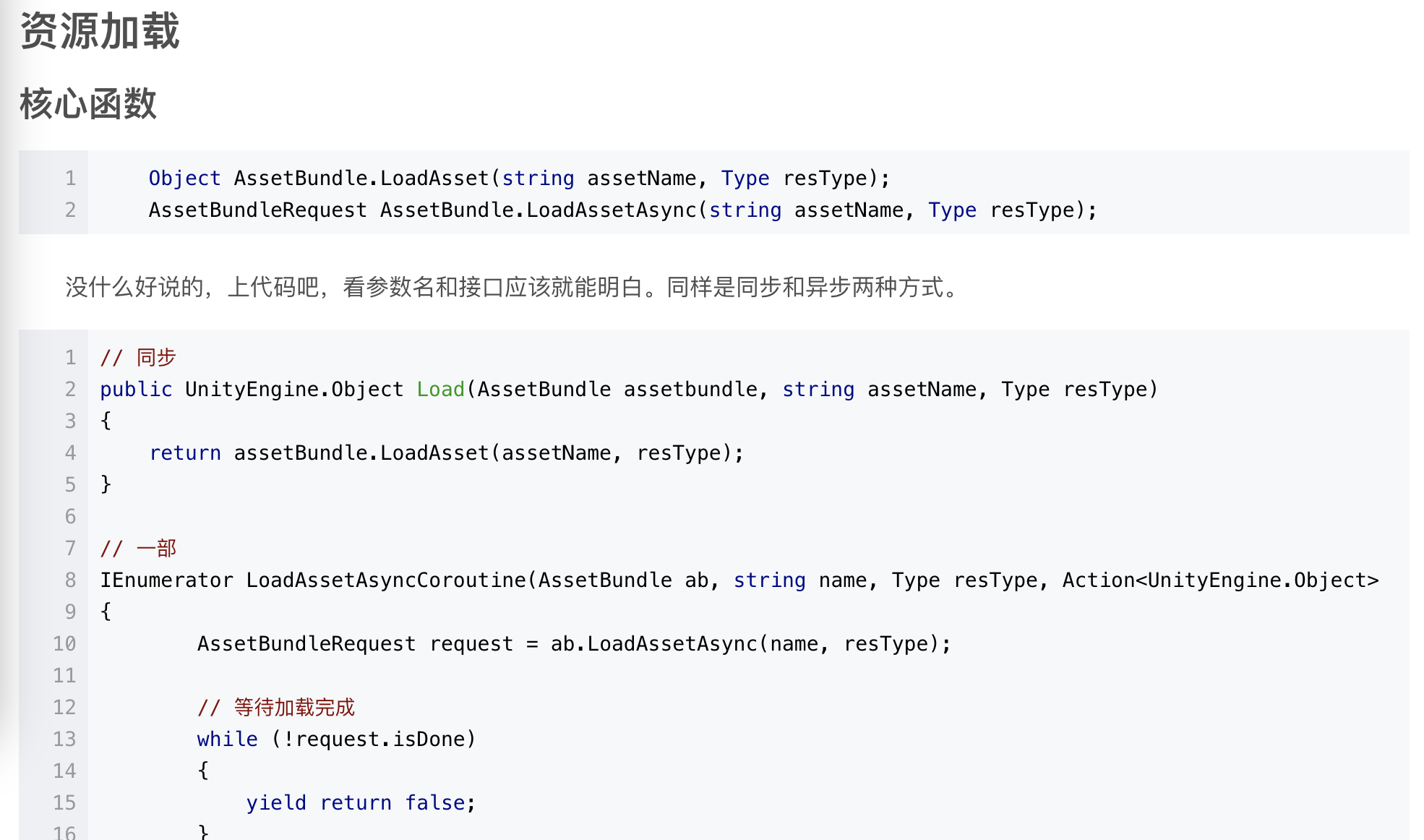

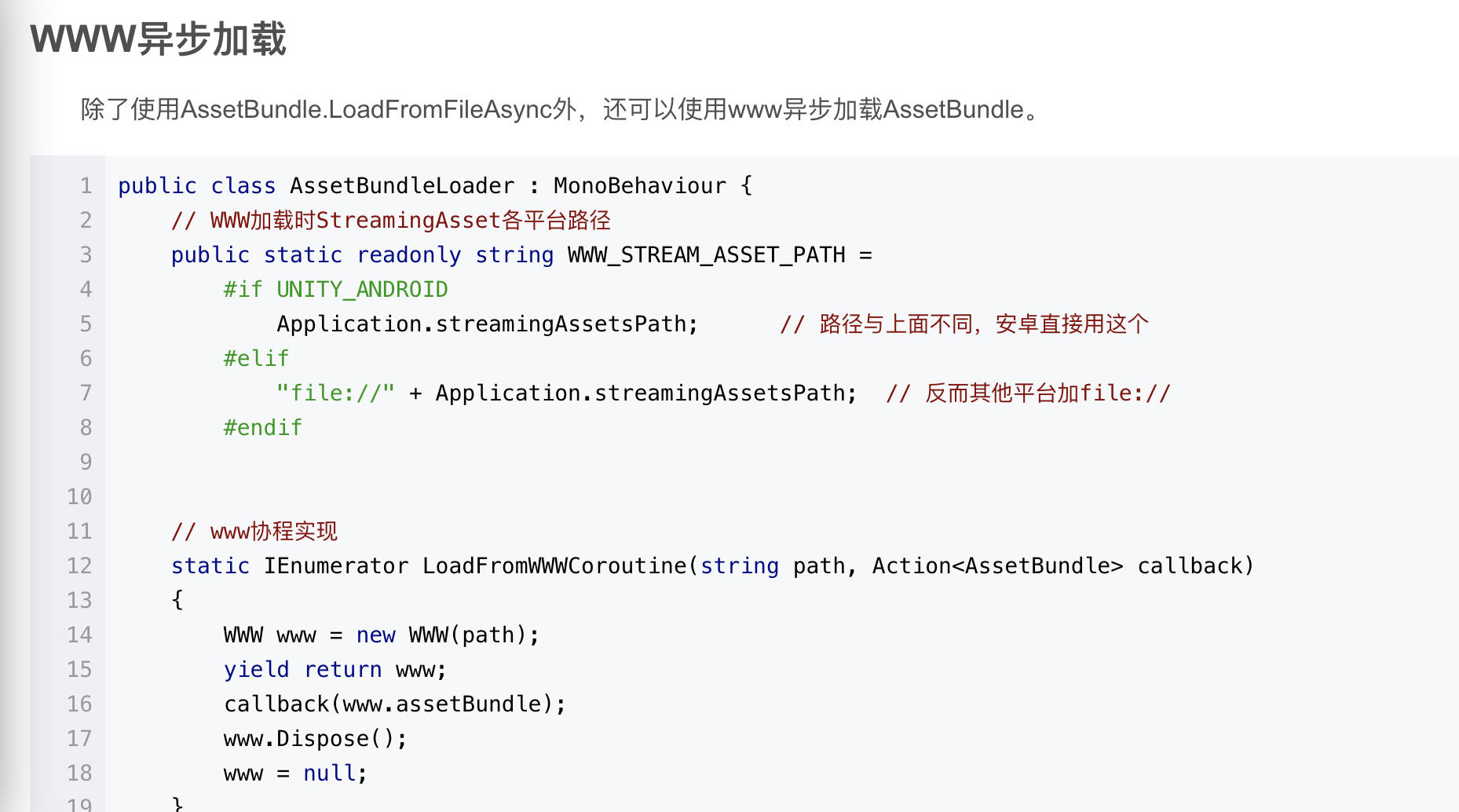

043bfdf27c8c5a2fdbc0542553da78b2 4.4 AB内的Asset加载 8122fb8e8b19f483a7eeac0d444caf71 注意:一般流程是把Streaming目录下的zip包拷贝到持久化目录,然后调用异步加载接口,用www加载时都要统一加前缀, file:///

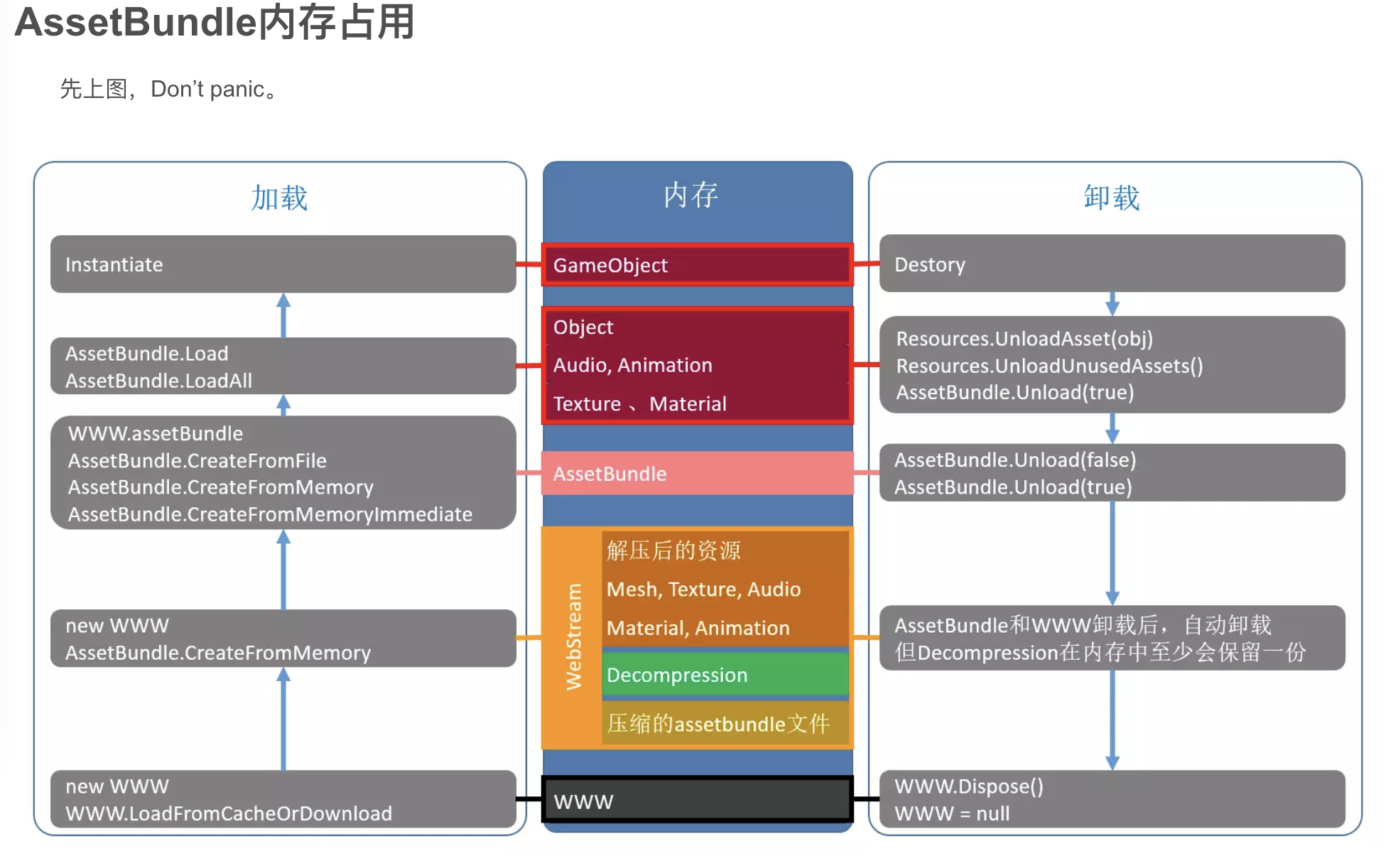

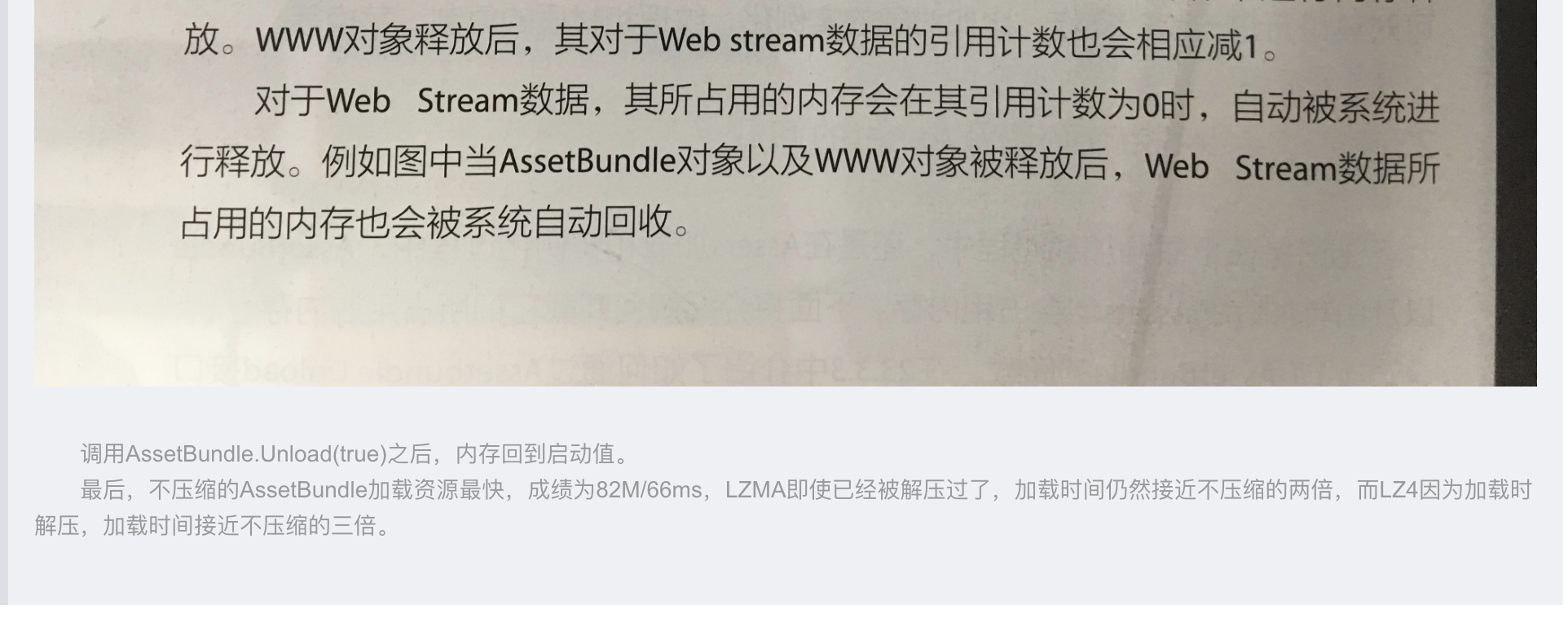

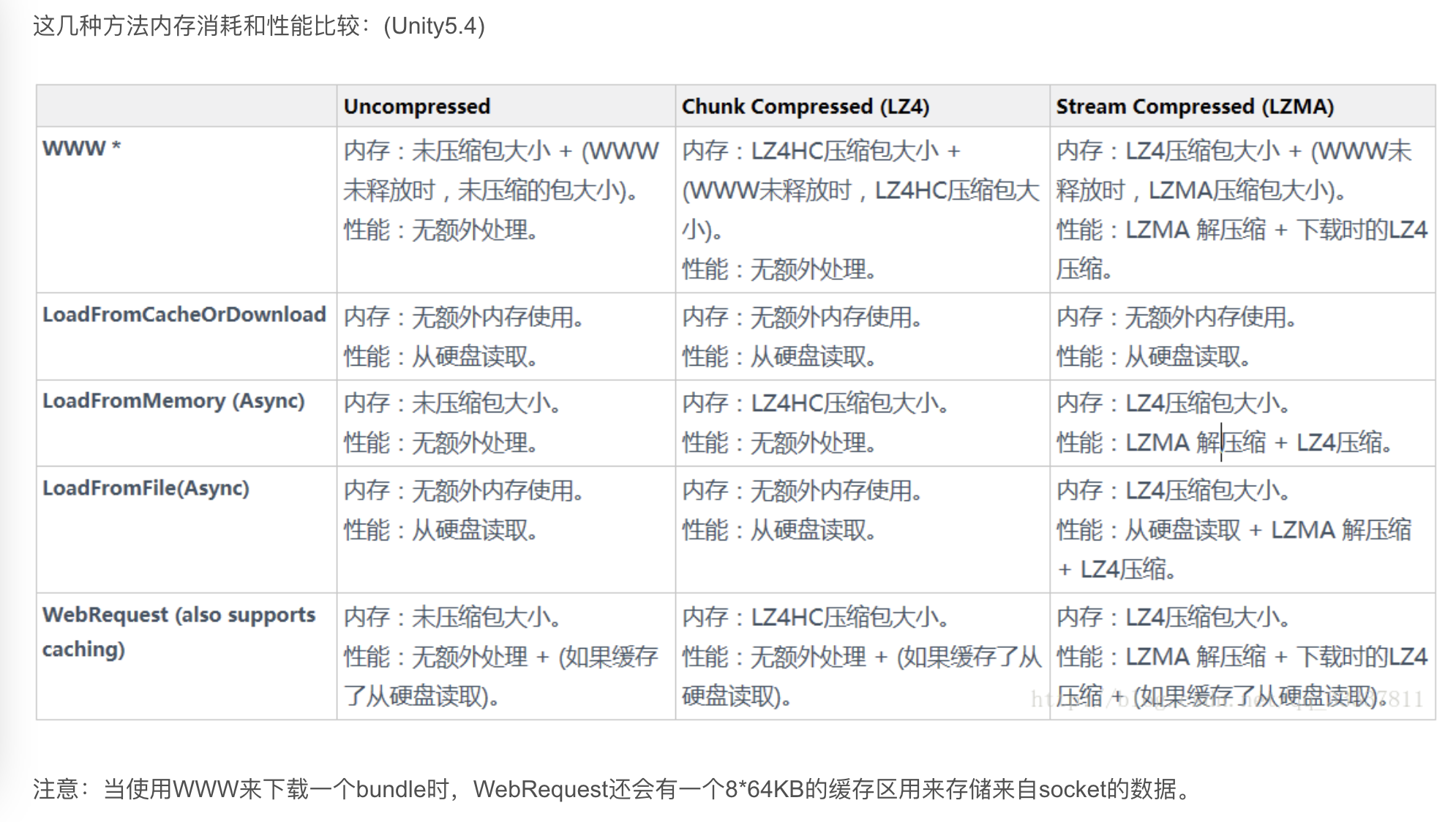

四、Assetbundle内存

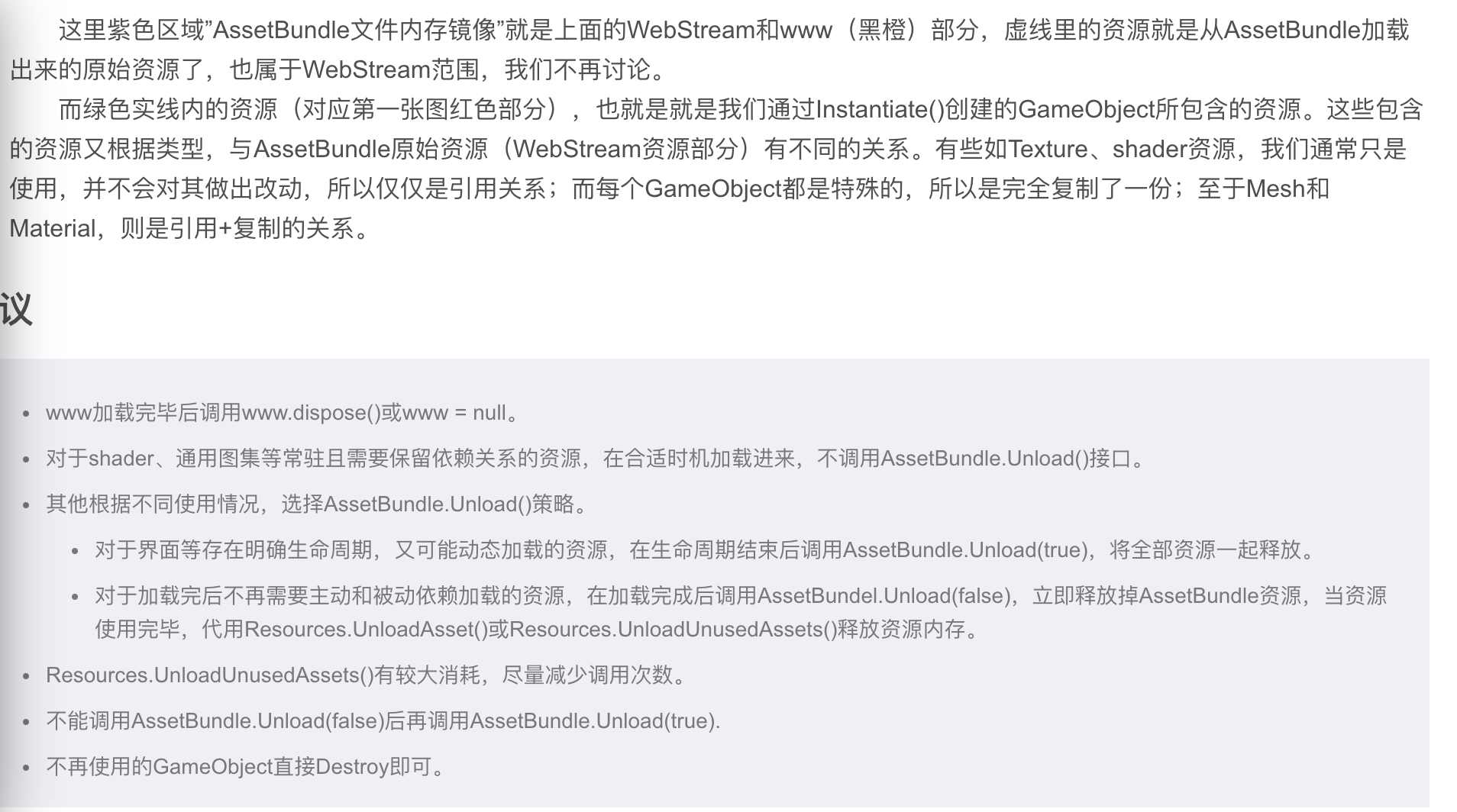

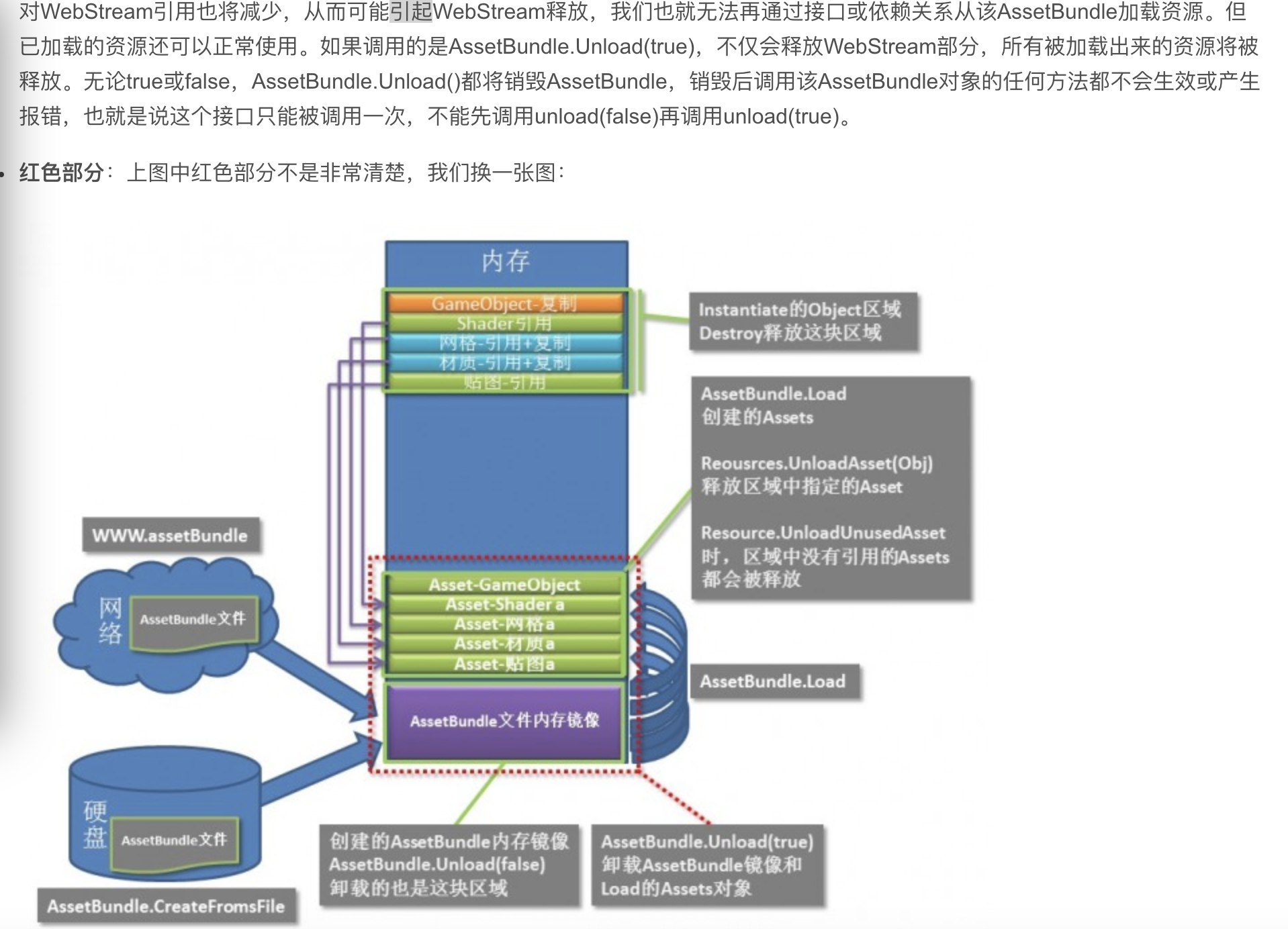

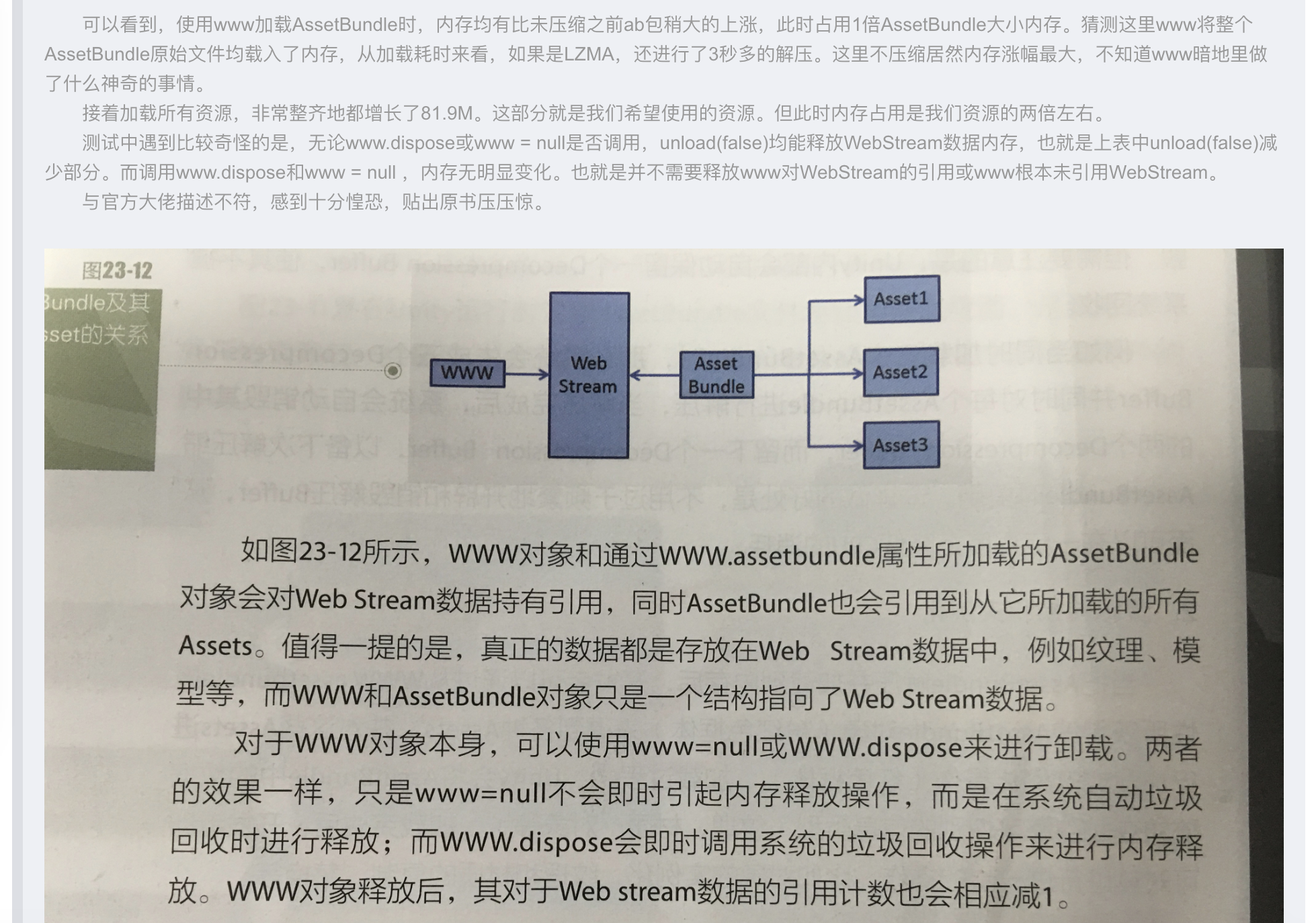

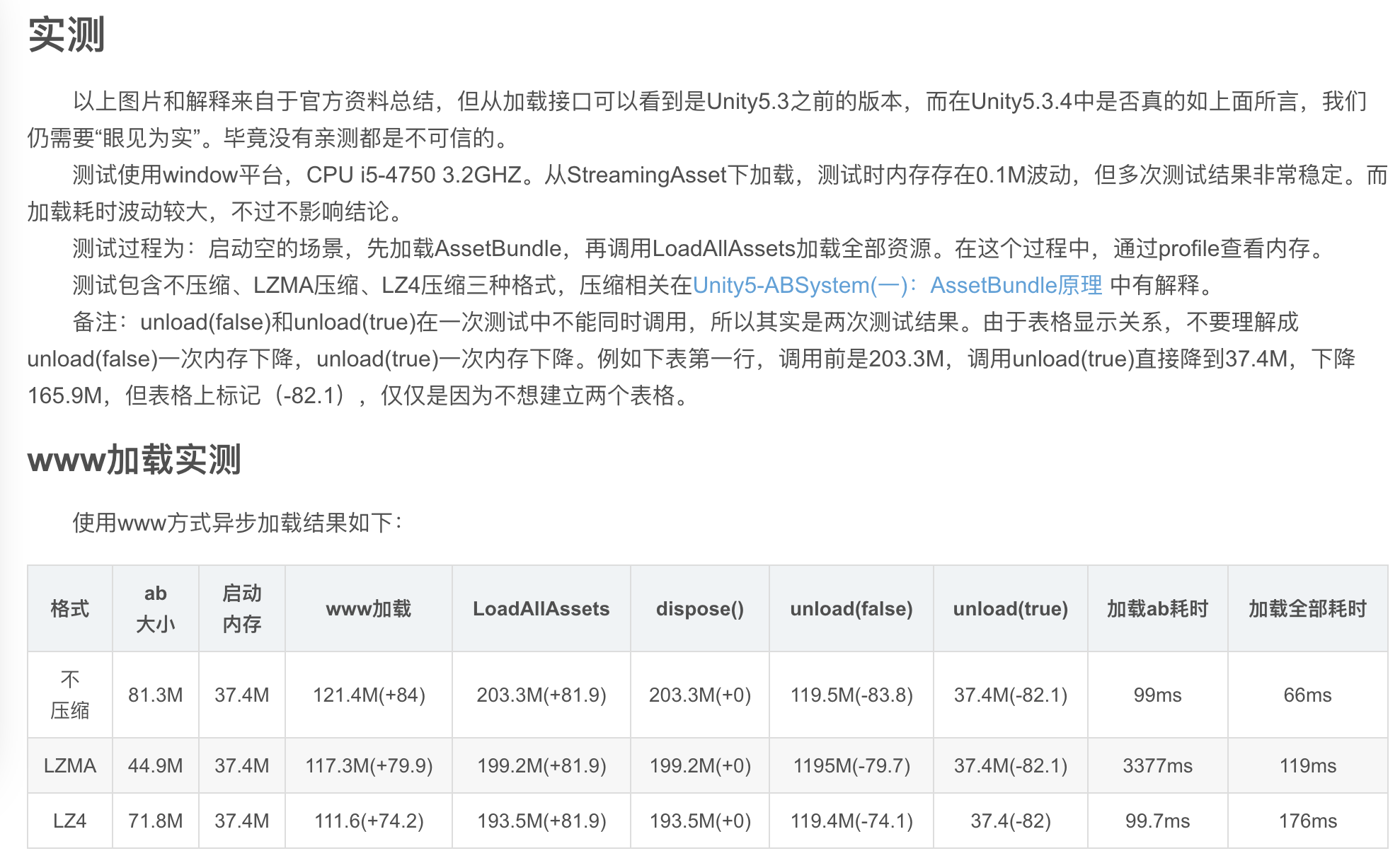

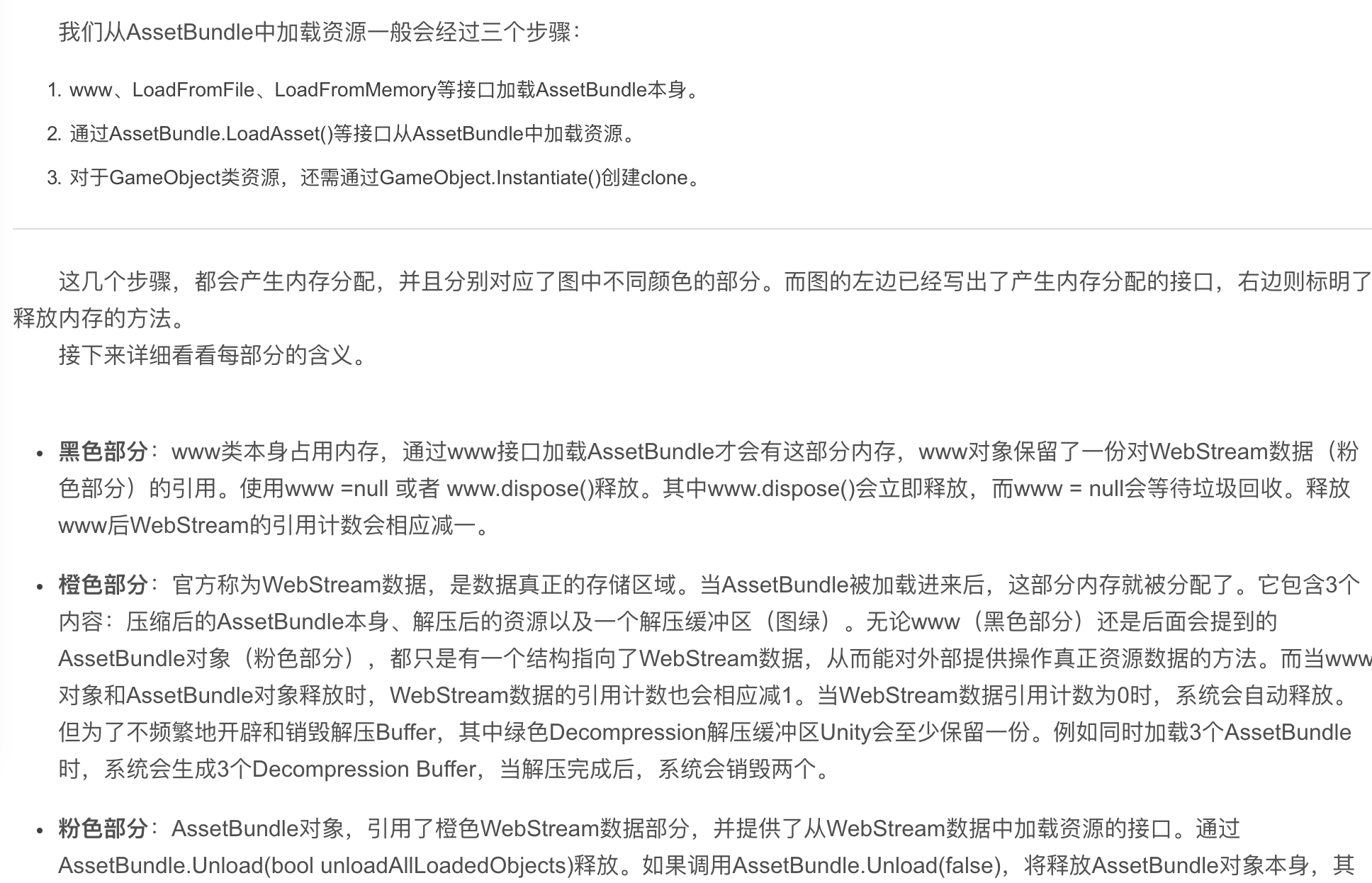

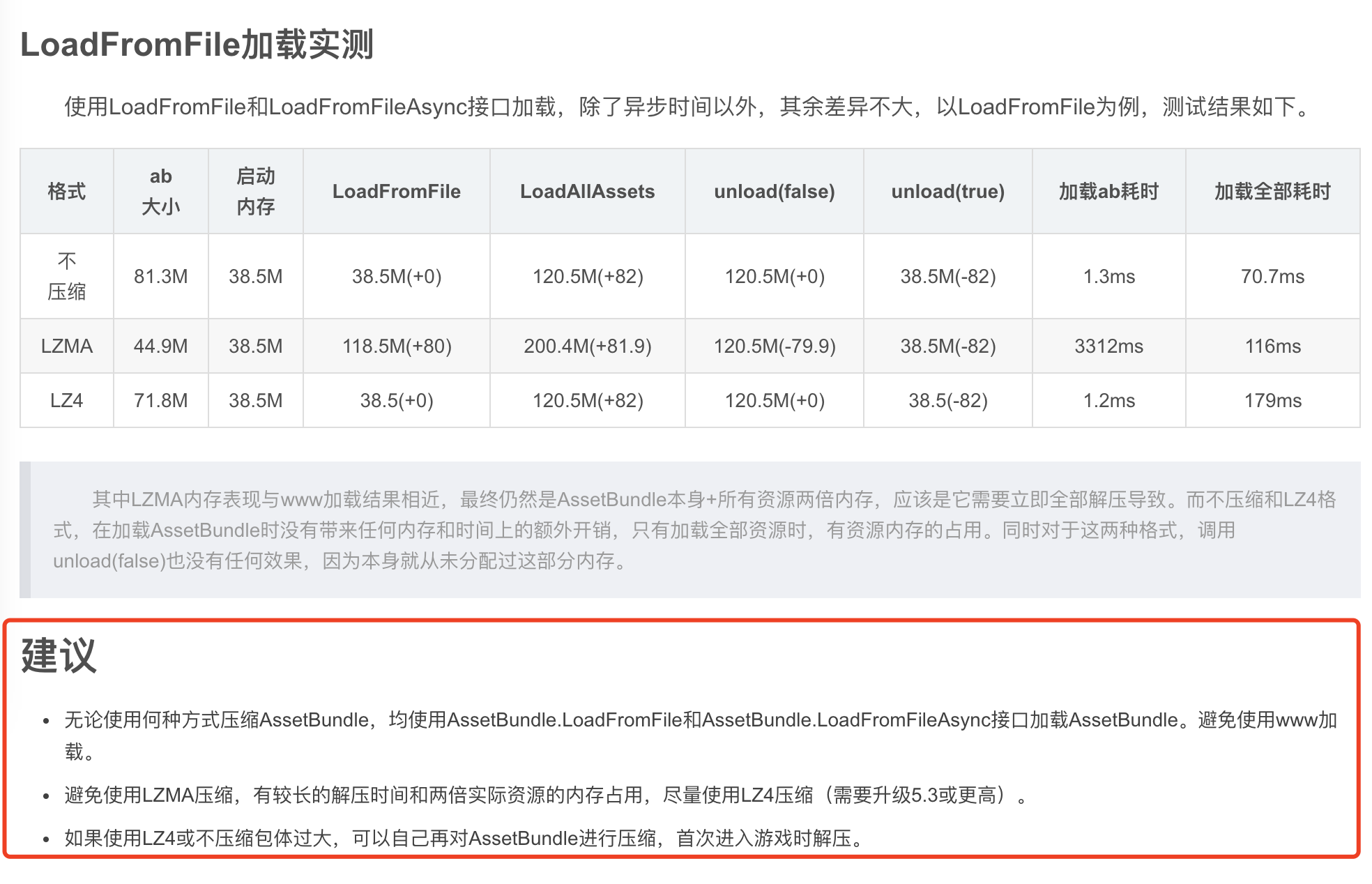

40ae8a54c3dcdb33a8d0bdafb3e65b66 3f9a61ee222831c6e913b2a09febc506 fd7317e861d07714c6f3e6e894c7d1e8 955f0a5cc5d805eaa6f27314576c90ef 77d64be7a1669c8cae99531b7008a5ae 3cc073dd9697377fb4529414f61be89f 02944bfa70b4e8e0ea58a4285347ddc8 68116a9482fdf2ebe52473595cf3a5f8 c75f5c94ff83ddf24f70d1654897ab3e

五、AB释放策略

参考: http://blog.shuiguzi.com/2017/04/18/AssetBundle_usage_pattern_1/ 对官方ab包讲解的翻译

目的

手动管理内存,清空不需要的内存

手段

经过上述文章介绍后得出一个基本结论,AB.unload(true)卸载AB镜像和加载出来的Asset,不包括通过Asset实例化得对象,AB.unload(false)只卸载AB镜像。

策略

1.AB加载好并LoadAsset后,就可以AB.Unload(false),采用延迟卸载,防止过段时间再次加载,延迟卸载还有个原因就是不能打断unity的异步加载,如果切换场景时,打断未加载完成的操作,则unity会崩溃,unity的bug,所以采用延迟卸载,自己来管理。
2.引用计数,A->B->C 加载A时需先加载B,加载B时先加载C,最后加载A,如果B被卸载,则A加载失败,固每一个AB当引用计数为0时才卸载.
3.轮询检测要卸载的资源,切换场景并不手动处理引用计数,只删掉每个AB包外部加载请求,因为是异步回调,又在释放对象池,具体看代码。
4.AB在内存可以通过profile查看,内存取样,NOT_SAVED查看,手机通过wifi连接查看,因为最终AB都会卸载,实例化后引用计数减1,小于1时就加入卸载到期时间,间隔时间轮询到时引用计数为0且过期就会卸载,同时会把所有引用资源的引用计数-1,引用减为0的时候也会加入卸载时间。如果发现有未卸载的AB则为代码bug,场景AB和lua AB除外,这一点会引起bug,深刻的领悟。
5.切换场景时,unity会去清空所有未引用的对象,只有ab需要自己unload,所以不用Resource.unloadunuse,如果使用了,unity偶尔还会引起丢失引用的报错,且这个函数开销也很大,慎用。

资源管理花费了很多精力来理解,涉及unity内存管理,代码已撸完,可以去https://github.com/fdgggy/supershoot 项目查看资源管理模块, 查看了很多大佬写的文章,希望对未来有帮助.
