物理层

概述

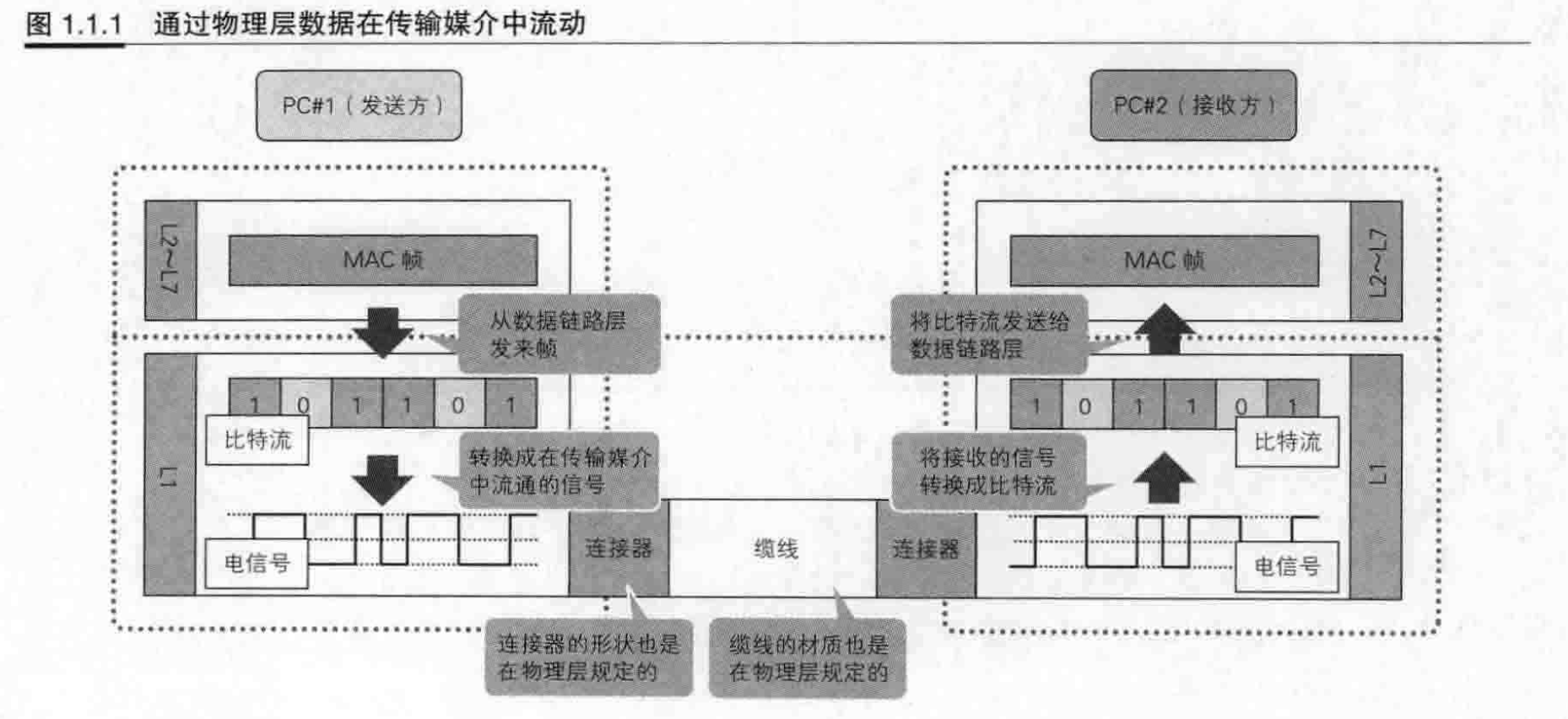

物理层规定了数据在传输媒介(线缆)中的流动规则，并对物理性质做了规定，如线缆材质，连接器形状，pin的接法。
物理层接收由数据链路层发送的由0和1构成的数据帧，并将它们转换为电信号或光信号。
可以把LAN网线看成物理层，无线LAN就把信号理解成物理层。

标准规格

物理层的标准化是和数据链路层一起成套实现的，是由IEEE802委员会的国际标准化组织设定的。以太网(Ethernet)标准IEEE802.3，无线LAN标准是IEEE802.11。

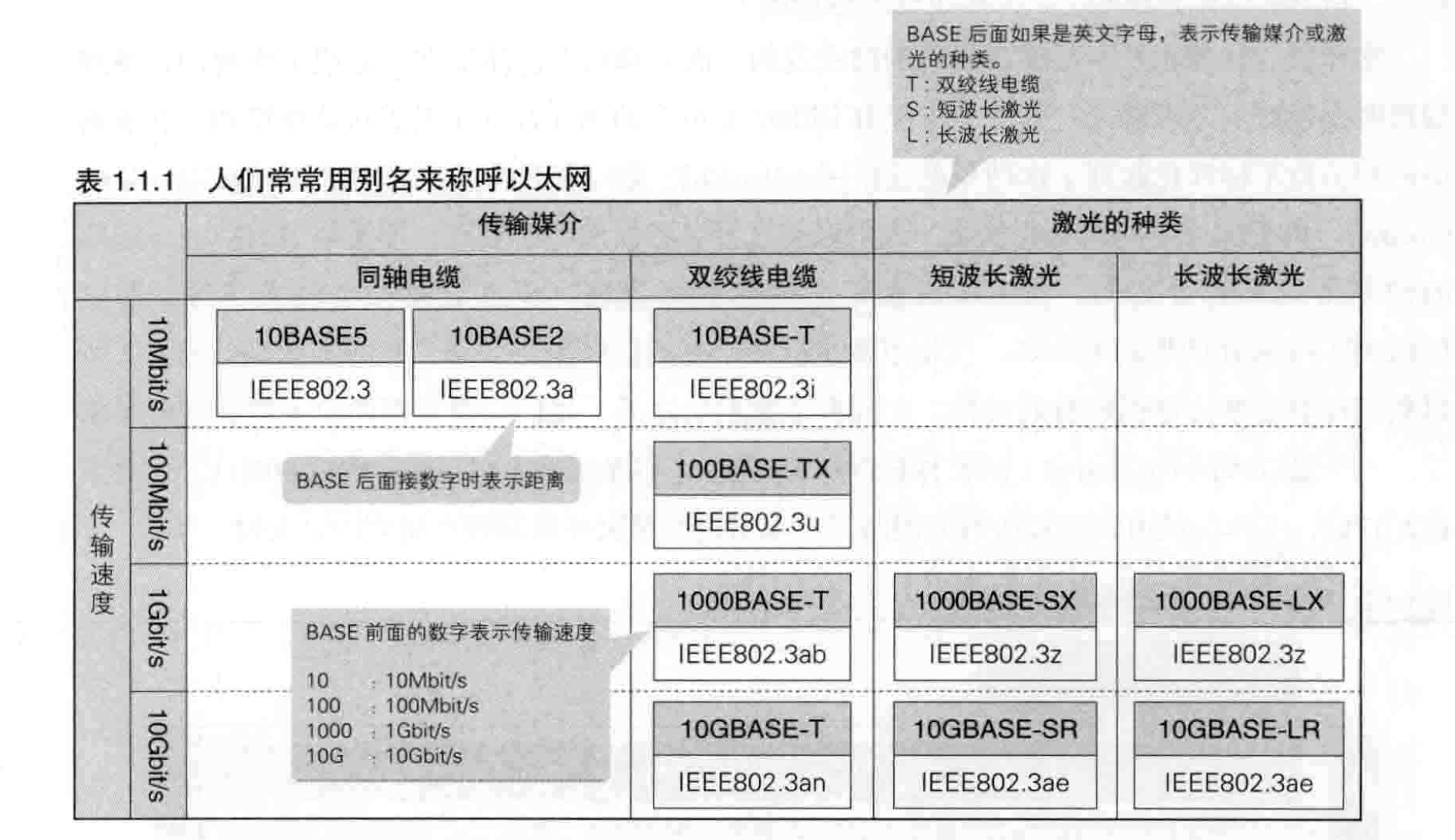

IEEE802.3有多种标准，都是在IEEE802.3后面加不同英文字母命名，但一般用别名来称呼它们。如使用双绞线电缆的千兆位以太网标准是IEEE802.3ab，别名是1000BASE-T。

线缆

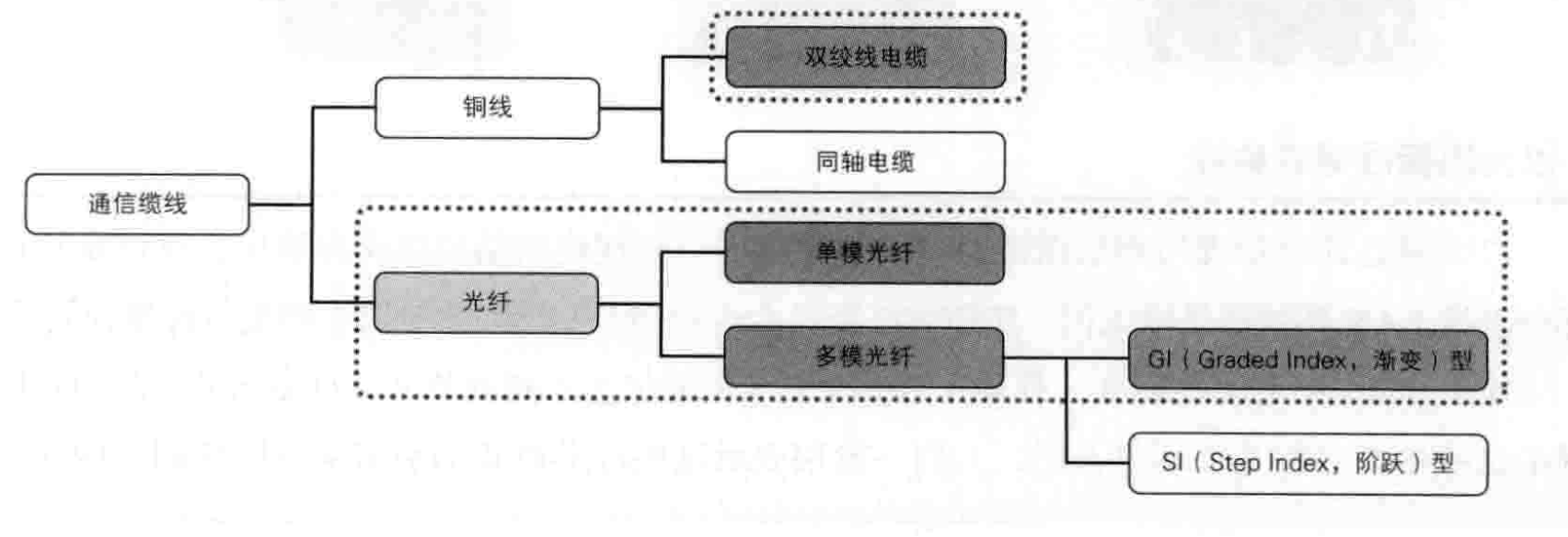

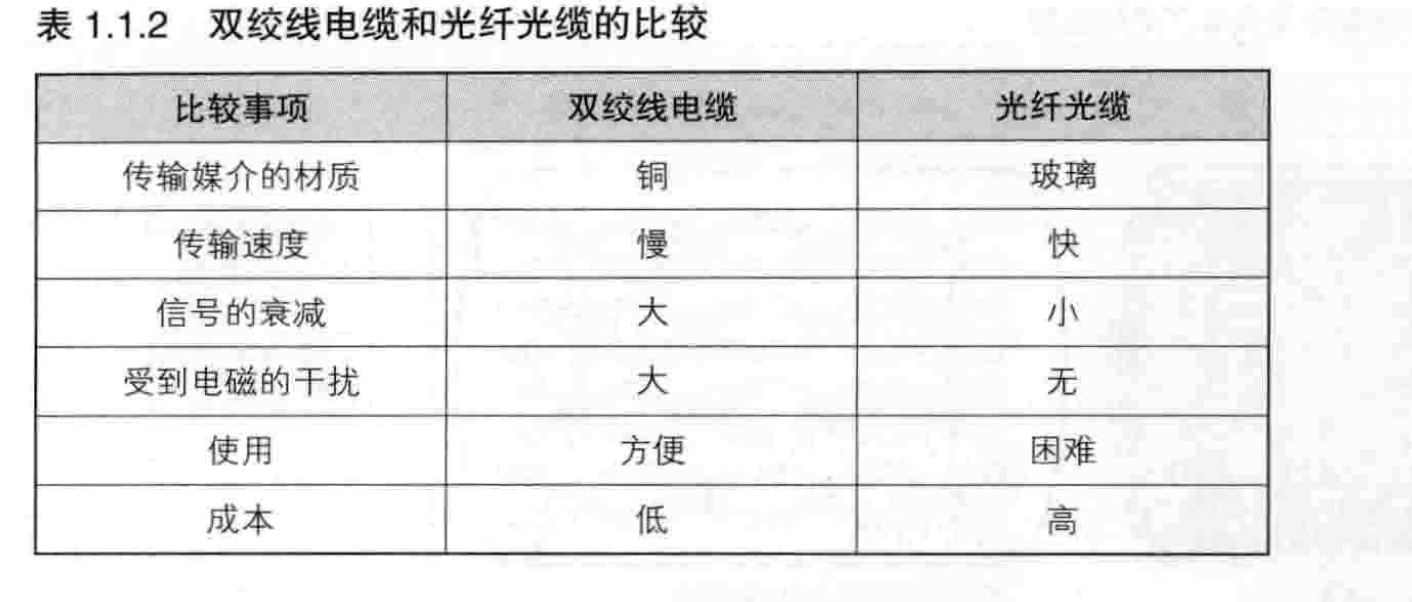

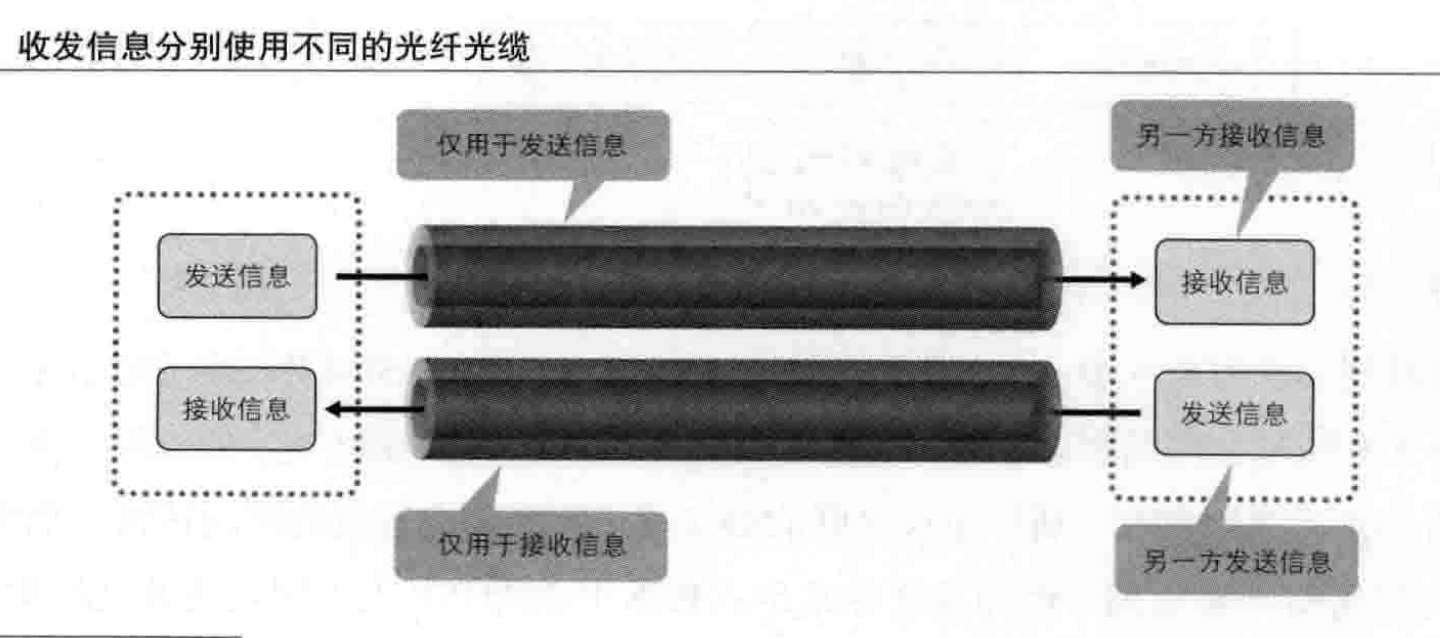

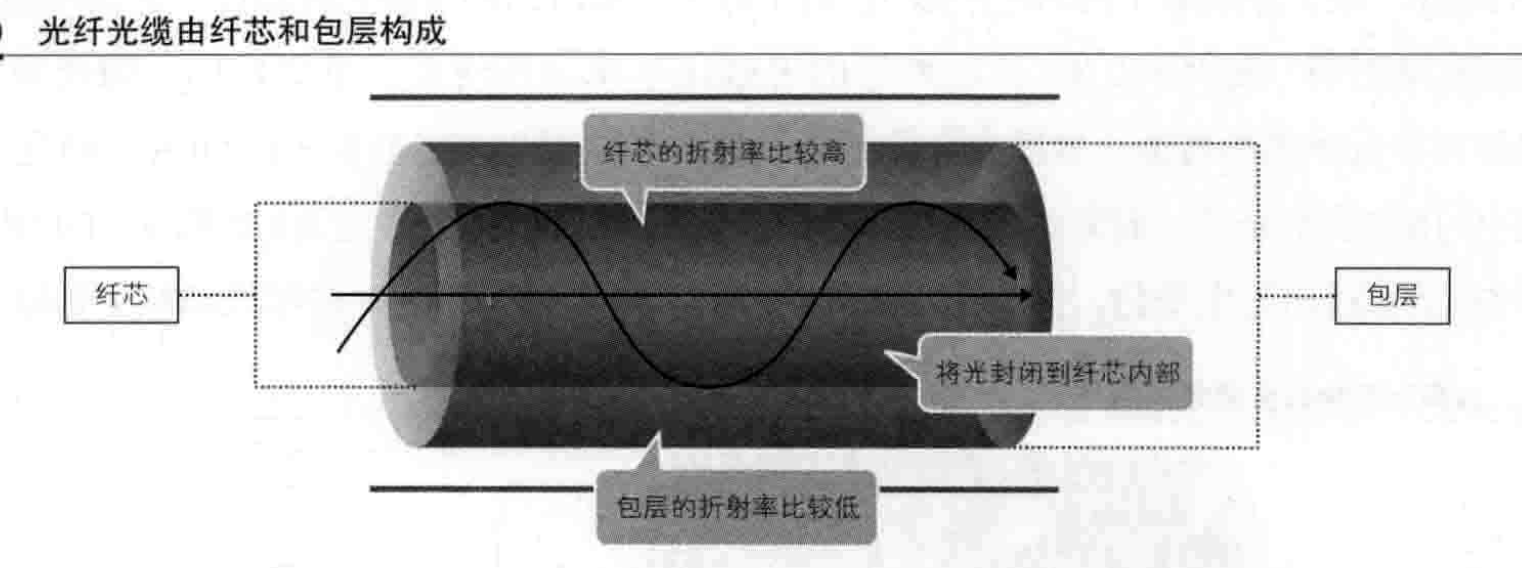

一般使用双绞线和光纤光缆，线缆不同，连接器也不同

双绞线

一、概念

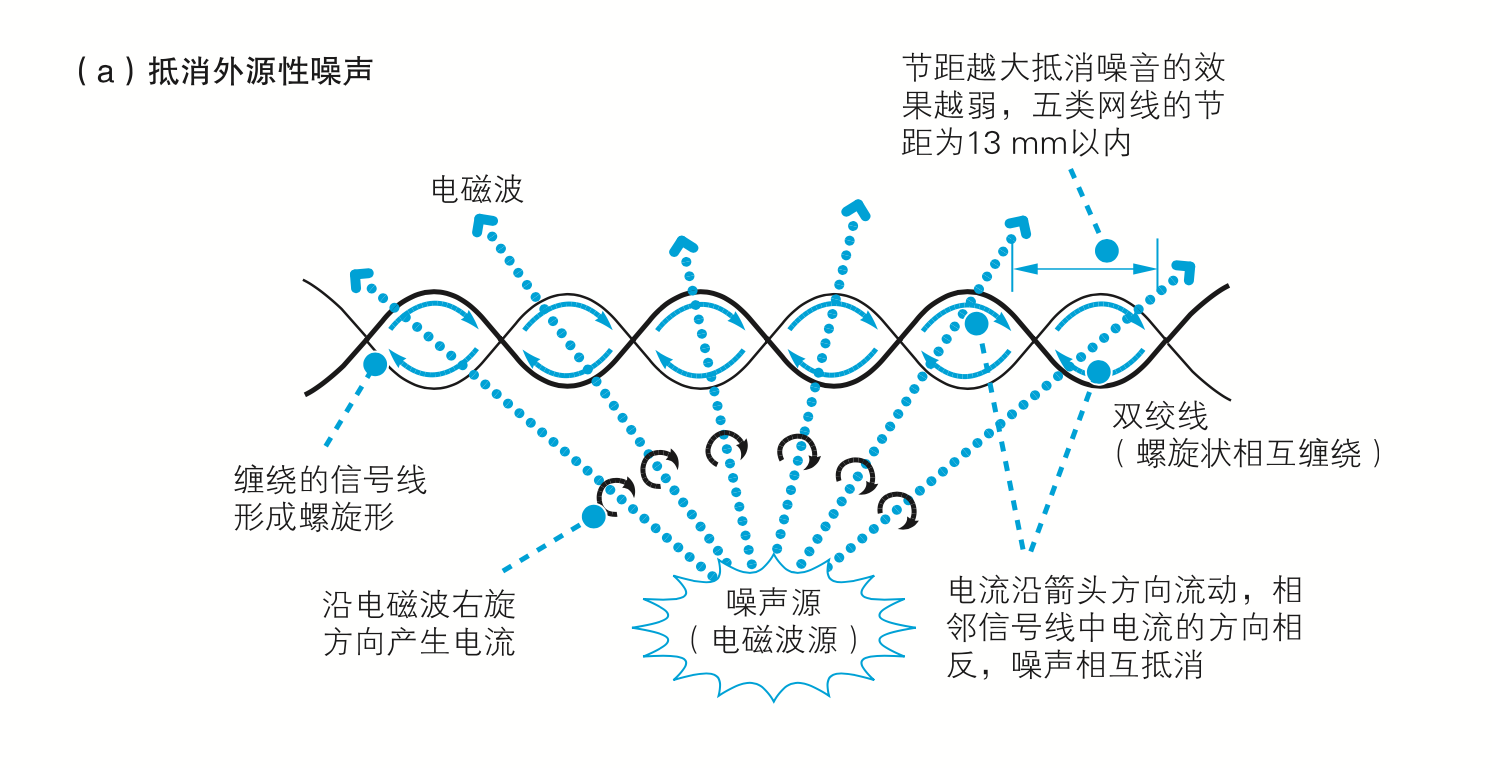

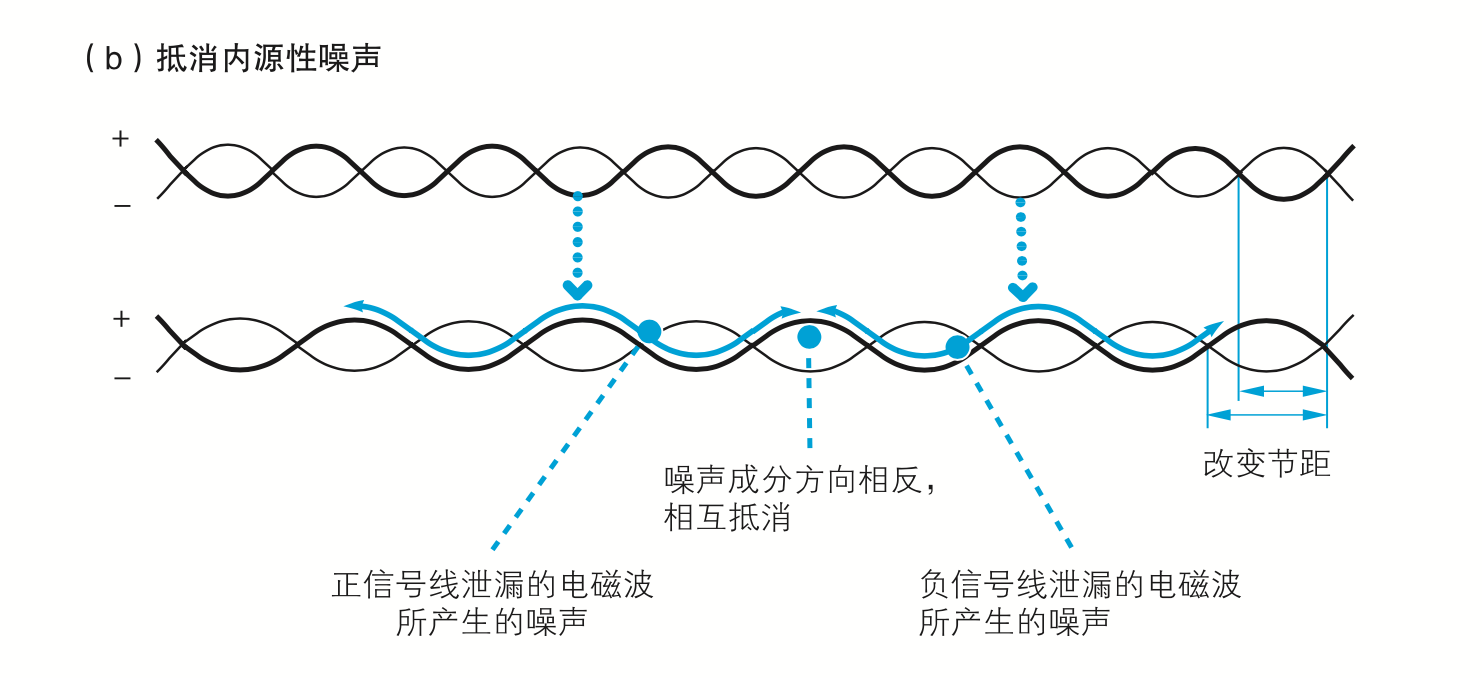

由8根铜线，每两根相互缠绕，最后再全部绞合成一整根线缆。这种拧麻花的设计是为了抑制噪声的影响。信号线缠绕在一起，两根信号线中产生的噪声电流方向是相反的，产生的噪声电流相互抵消，噪声得到抑制。
产生噪声的原因是网线周围的电磁波，当电磁波接触到金属等导体时在其中会产生电流，就会在网线中产生和原本的信号不同的电流。原本的电信号和噪声的电流就会混杂在一起，导致信号的波形发生失真。
影响网线的电磁波：1.由电机，荧光灯，CRT显示器等设备泄露出来的。2.网线相邻的信号线泄露出来的，传输的电信号本身就是电流，周围会发出电磁波。
最多只能延伸100米，超过100米，电信号会衰减，数据会消失，所以超过100米时必须设置交换机等中转机器以延长传输距离。二、分类

材质
UTP 线缆部分没做绝缘处理，常见的LAN网线是UTP，使用方便，便宜，但是不抗电磁干扰，不适合在工厂等电磁干扰较多的环境中使用。
STP 线缆部分用铝箔等材质做了绝缘处理。抗电磁，只有在工厂等条件恶劣的环境中才会使用，服务器端基本不用。

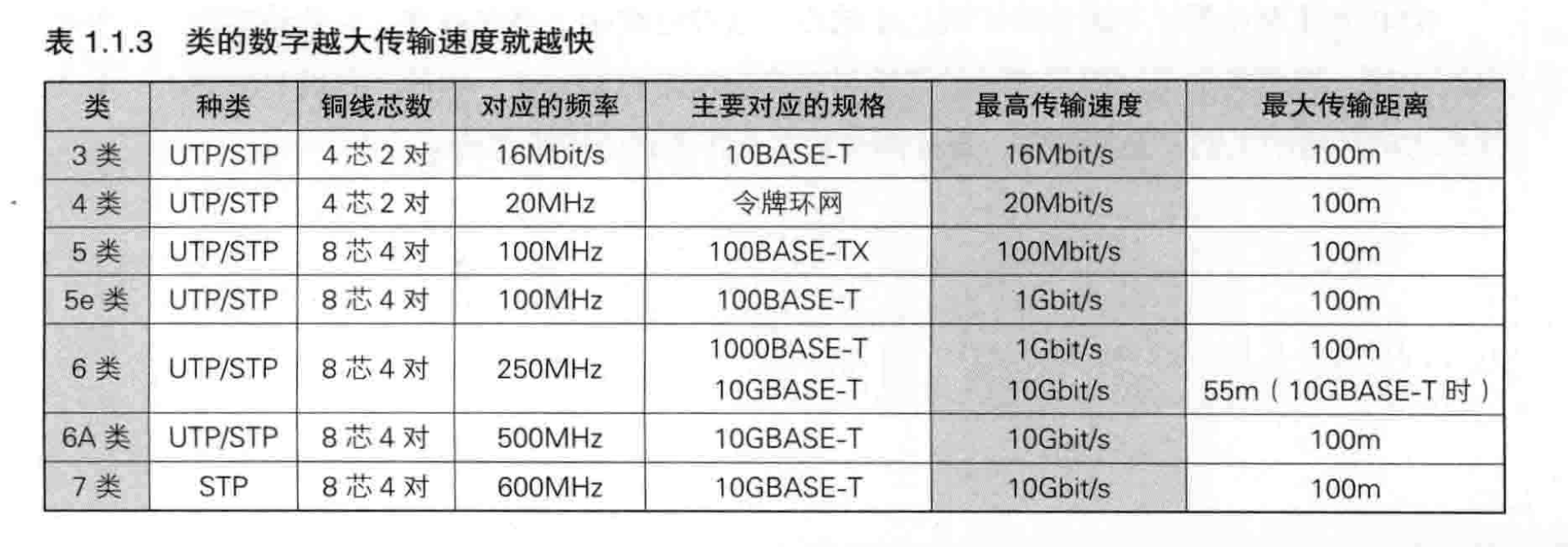

类

代表传输速度，数字越大，传输速度越快。目前以太网环境使用的类都不低于5.

百兆传输

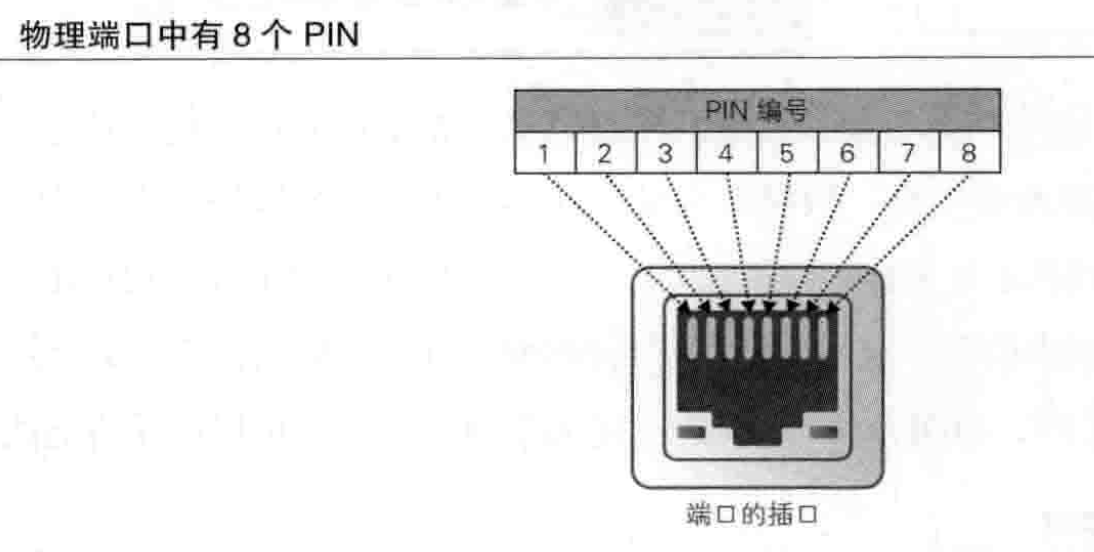

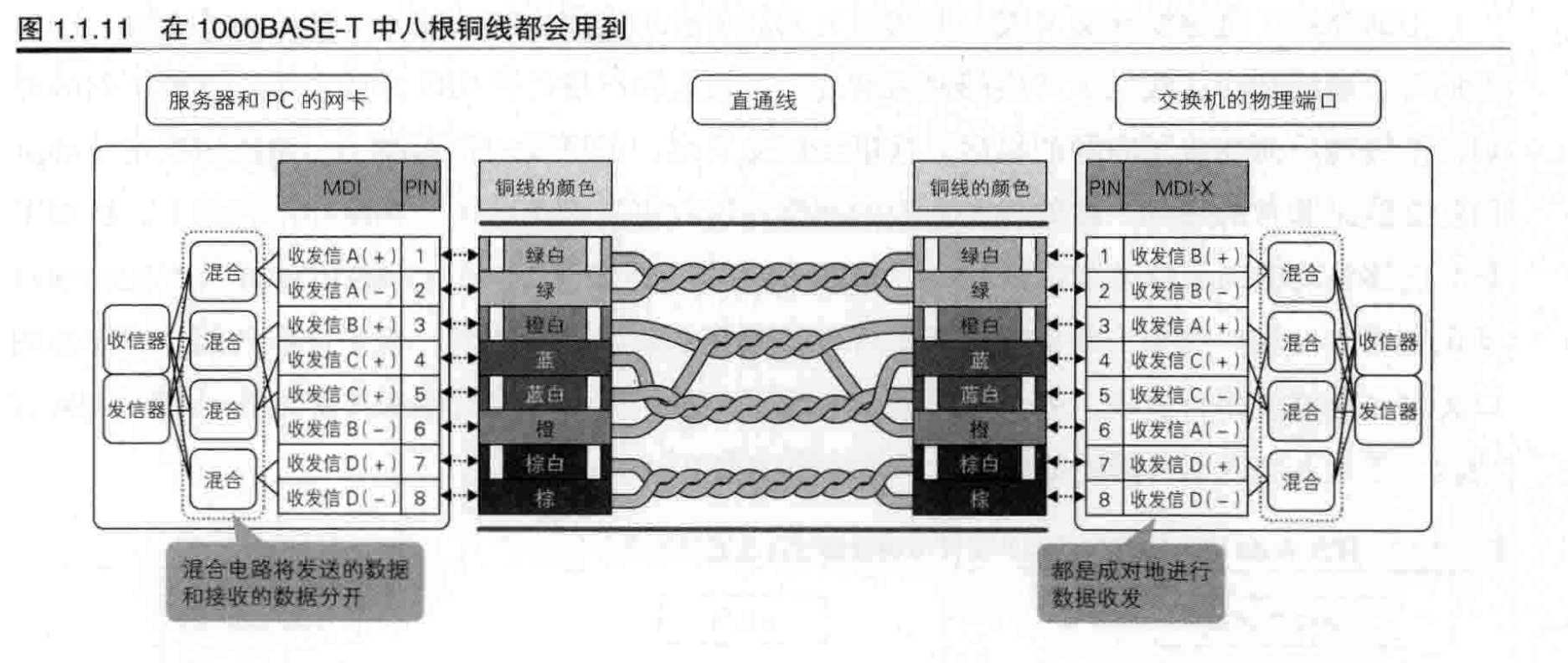

服务器，PC的网卡和交换机的物理端口有8个PIN，用于连接8根铜线，从左至右都有响应的编号，各有各的作用。

1.100BASE-TX中，MDI端口通过1号和2号PIN发送信息，3号和6号接收信息，剩余的并不使用.
2.MDI-X端口和MDI相反，1号和2号PIN接收信息，3号和6号发送信息。L2和L3交换机的物理端口是MDI-X端口。

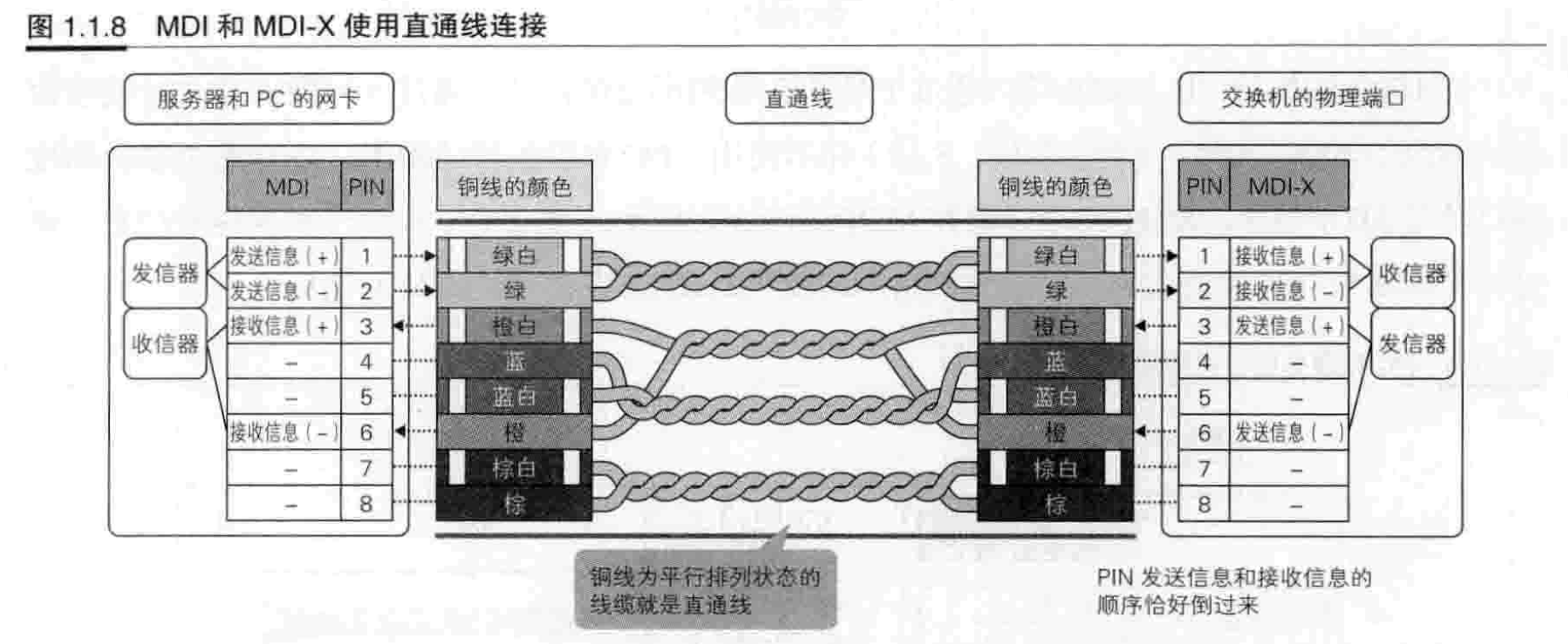

直通线双绞线电缆中的铜线是平行排列时，必须将MDI于MDI-X连接，这种铜线为平行状态的线缆叫作直通线，如PC或服务器连接到交换机时，MDI和MDI-X就使用直通线。

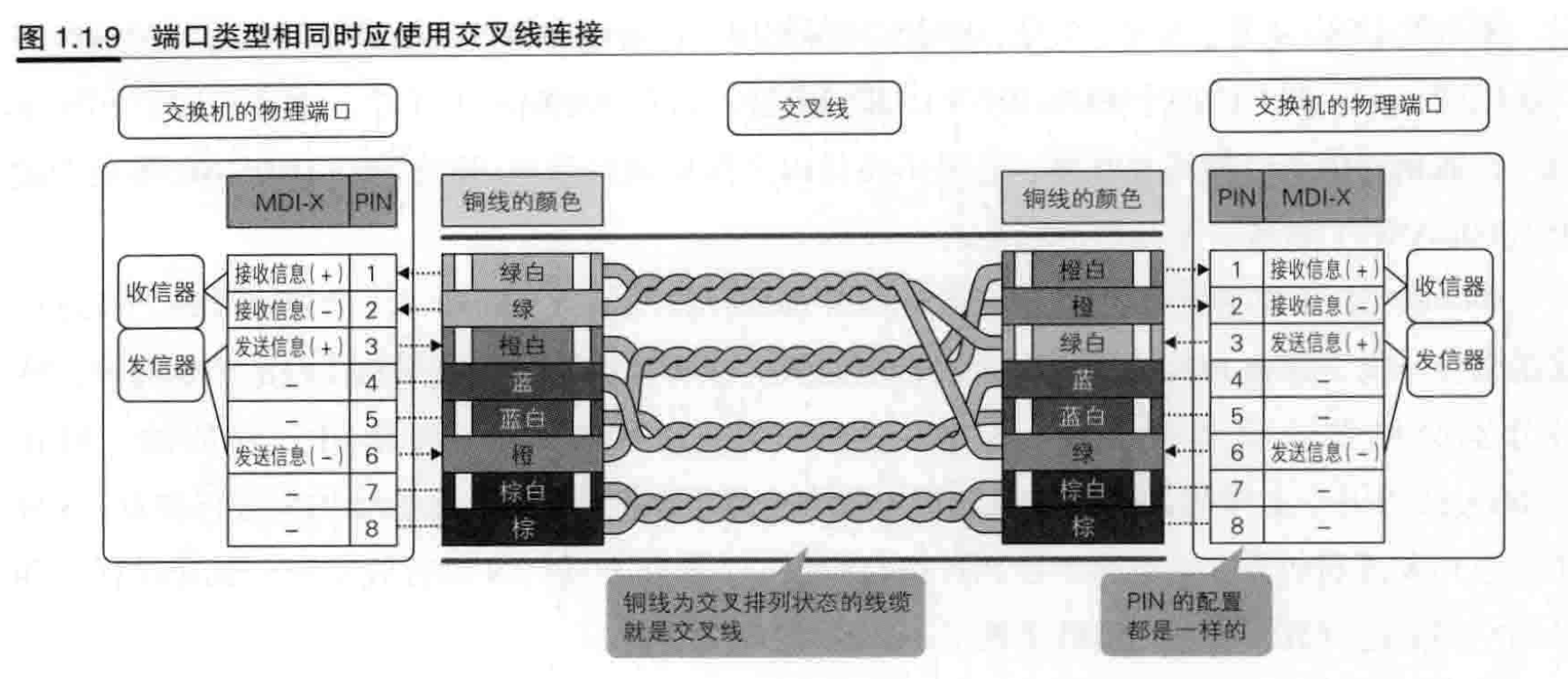

交叉线内部铜线配置收发相互颠倒，使得相同端口类型也能收发信息。计算机之间互联或交换机互联的情况，收发信息的关系并不成立，对接都无法实现。

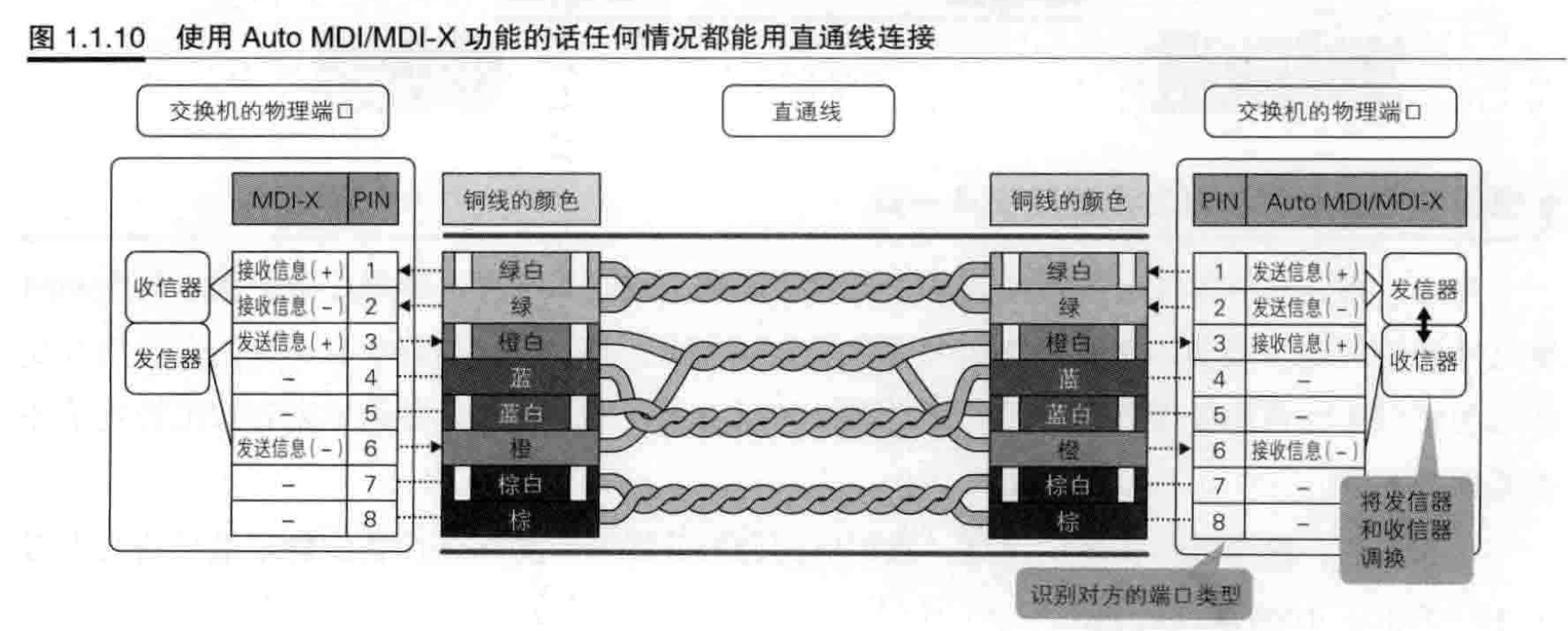

自动识别MDI/MDI-X 由于直通线和交叉线在架构大规模网络环境时非常容易弄错，出现了能自动识别对方端口类型功能的交换机，根据类型将收信器和发信器进行调换。同样的端口类型也能够直接使用直通线，无需用到交叉线了。
